Ersteigere dir ein Stück Vergangenheit!

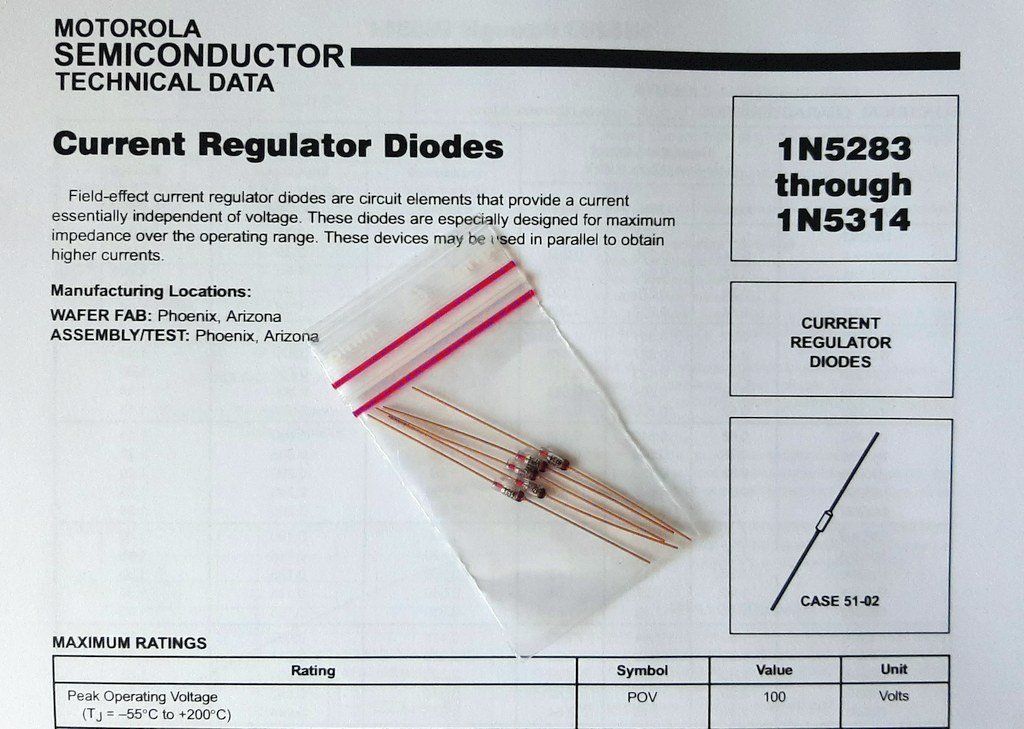

Ich biete hier fünf Stück Stromregeldioden des Typs 1N5305 im Beutel.
Hersteller: Motorola (Phoenix, Arizona); Datumscode 8734 (!).
Die Komponenten sind 100% geprüft und funktionieren.
Der 1N5305 ist noch heute bei den grossen Distributoren erhältlich, zum Preis von etwa 16 Franken (das Stück, wohlgemerkt!), siehe z.B. Mouser oder Digikey.
Etwas Hintergrundwissen gefällig? Bitte:
Stromregeldioden sind JFETs, deren Gate schon im Gehäuse mit der Source verbunden ist. Der Source-Widerstand und die Schwellspannung des FET bestimmen den eingeprägten Strom. Der 1N5305 hat einen Nennstrom von 2.0mA, der über einen Spannungsbereich zwischen etwa 2 Volt bis 100 Volt nur um wenige Mikroampere ändert.

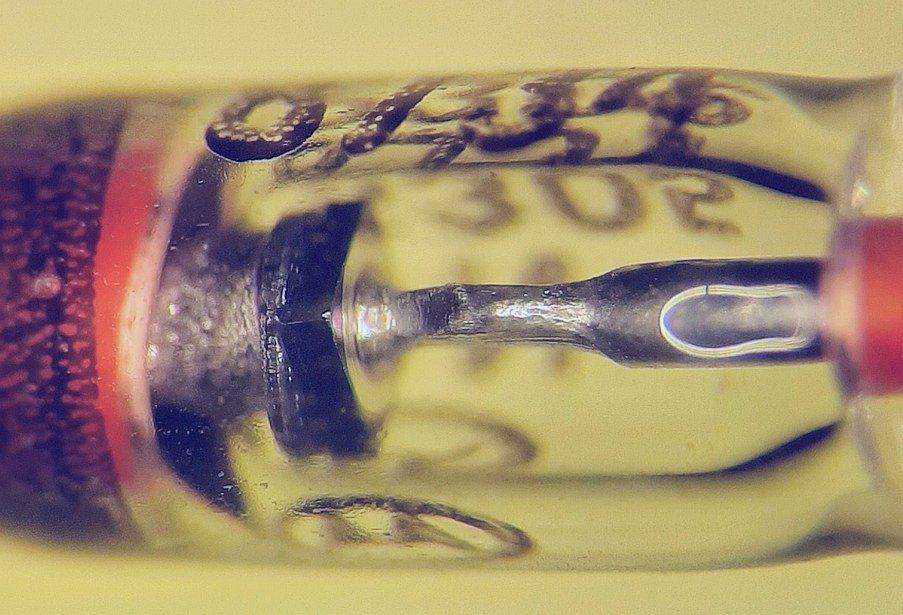

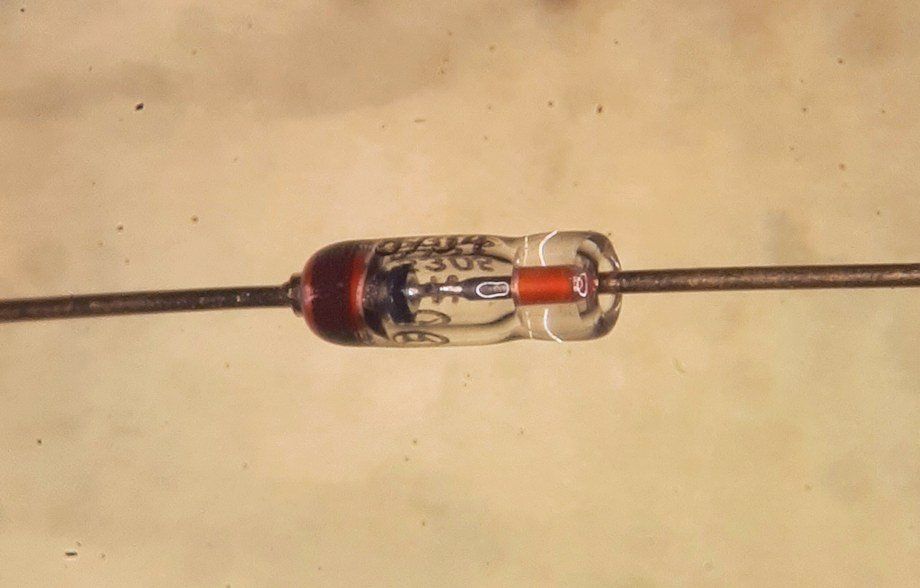

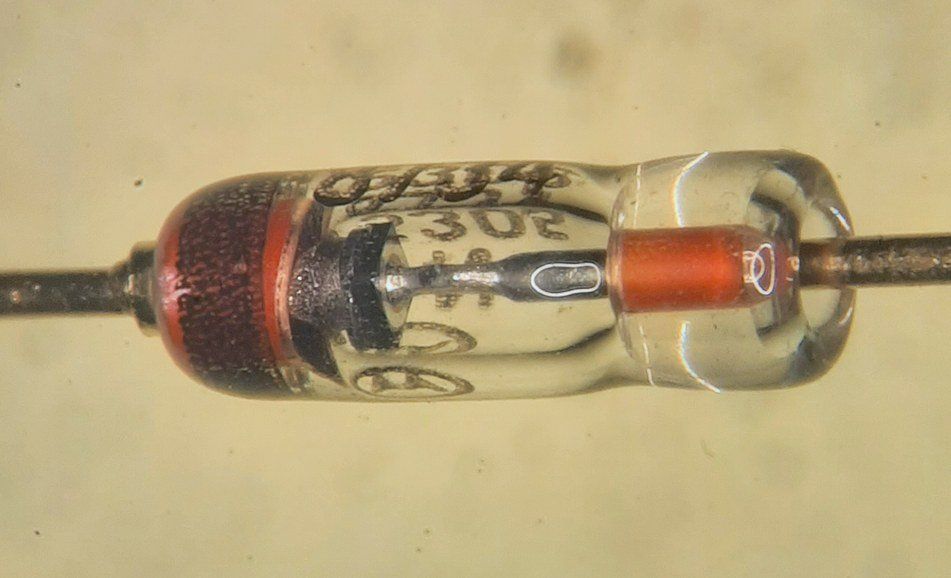

Ähnlich wie Germaniumdioden wurden diese Komponenten in einem aufwändigen manuellen Verfahren in einen hohlen Glaskörper hermetisch eingekapselt. Anders als bei der Germaniumdiode wird der Kontakt zum Drain-Anschluss (die Anode) aber nicht über einen feinen Draht hergestellt, sondern mit einer robusten Lötverbindung. Damit das Lot beim Einlöten der Komponente nicht etwa schmilzt, besteht es aus einer Legierung mit fast 100% Blei.
Wozu braucht man Stromregeldioden? In den Zeiten, bevor die Bandgap Spannungsreferenzen gut und kostengünstig hergestellt werden konnten, erzeugte man sich eine stabile Referenzspannung mit einer Stromregeldiode und einer Zenerdiode. Dieses Paar konnte man auch noch in einen kleinen Ofen stecken, der mit einem Bimetallthermostaten auf konstanter Temperatur knapp oberhalb des Anwendungstemperaturbereichs des Geräts gehalten wurde. Nach einigen Tagen Betrieb (Burn-in) war dann die Referenzspannung für die nächsten 20 Jahre stabil.
