WABECO Schnellwechsel Stahlhalter Set Größe Aa System Multifix 10793

🚚 Lieferung in 2-7 Werktagen
💳 Kauf auf Rechnung · Twint · Kreditkarte – gebührenfrei
👇 Weitere Infos am Ende der Produktbeschreibung

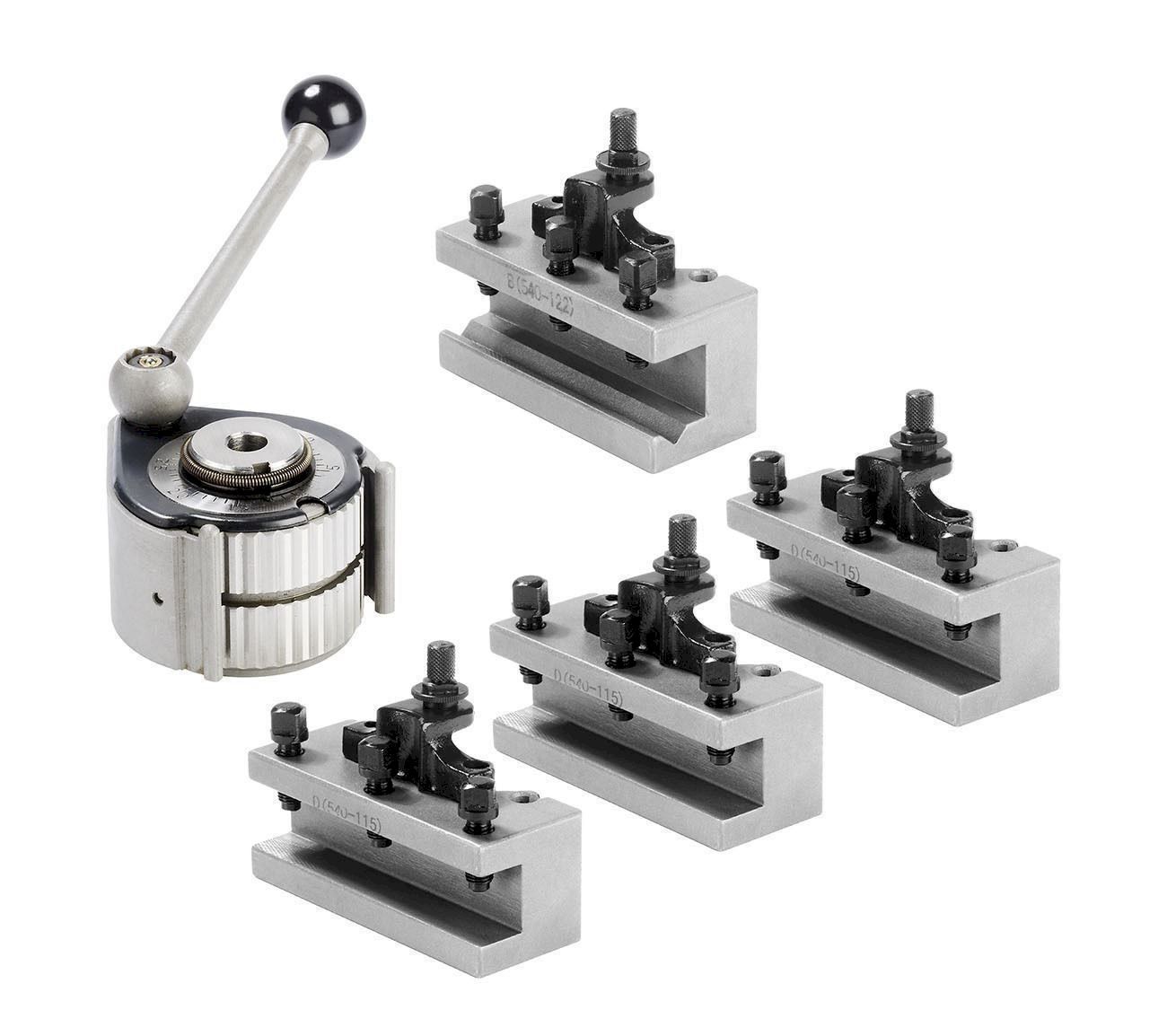

Schnellwechsel Stahlhalter Set
1x Schnellwechsel Stahlhalter, Grundkörper Größe Aa (A0)
• äußerst präzise Aufnahmeeinrichtung
• schneller Werkzeugwechsel
• die Werkzeugschneide kommt nach dem Halterwechsel immer wieder in genau die gleiche Position
• Wiederholgenauigkeit von 0,01 mm
• schnelle Höheneinstelllung der Werkzeugschneidenspitze durch die Einstellschraube am jeweiligen Werkzeughalter
• 40 verschiedene Winkeleinstellungen
• kompatibel z.B. mit folgenden Herstellern: AXA, Klopfer, Multi Suisse

Technische Beschreibung
Bei der Wahl der Größe ist zu beachten • Die Drehstahlspitze muss exakt auf die Drehachsenmitte (Zentrierspitze) ausrichtbar sein.
• Dazu muss sich der Drehstahl im eingesetzten Stahlhalter auf der Drehachsenmitte (Zentrierspitze) befinden. Die Höhe des Stahlhalters kann durch Drehen der Stellschraube (D) justiert werden
• Die Länge des Stahlhalters (E) soll möglichst der Breite des Längssupport-Oberteils entsprechen.
• Die Drehstahlhähe (C) muss also so gewählt werden, dass sie nach Addition mit der Höhe der unteren Lippe (B) des Stahlhalters kleiner als die Höhe (A) ist.
• Die Bohrung (H) in der Zentrierscheibe muss auf das Maß des Stehbolzens aufgebohrt werden

1x Bohrstahlhalter
• zur Aufnahme von zylindrischen Werkzeugen wie z.B. Bohrstählen
• Größe Aa (A0) für Bohrstähle bis max 12 mm Querschnitt 4 Spannschrauben - Gesamtlänge 50 mm

3x Drehstahlhalter
• zur Aufnahme von rechteckigen Werkzeugen
• Größe Aa (A0) für Drehstähle bis max 12 mm Querschnitt 4 Spannschrauben - Gesamtlänge 50 mm

Technische Daten Schnellwechsel Stahlhalter Grundkörper Größe Aa (A0)
Spitzenhöhe (A) Maschinenabhängig
untere Lippe Stahlhalter (B) 6,5 mm
Höhe des Arbeitsstahls max. (C) 12 mm
Länge des Stahlhalter (E) 50 mm
Gesamtbreite (F) 76 mm
Ausladung (G) 35 mm
Bohrung für Stehbolzen (H) 10 mm
Bohrung in Grundkörper (I) 13 mm
Höhe (J) 37 mm
Höhenverstellbarkeit (K) 10 mm
