Das YB-ESP32-S3-ETH ist ein kompaktes ESP32-S3 Arduino Development Board mit einem ESP32-S3-WROOM-1U Modul (240MHz Clock, 512kB RAM, 8MByte Flash/2MB PSRAM, WiFi/BT), RJ45 Ethernet Connector für eigene Projekte mit LAN Netzwerkanschluss (Steuerung, Regelung, Datenerfassung etc.), Wiznet W5500 Ethernet Controller, USB-C Port (Flashing, Serial Monitor, JTAG debugging), CH334 USB-Hub chip, CH343 USB-UART bridge chip, Power & Status LEDs. Falls zusätzlich WLAN/BT benötigt werden, kann man die beiliegende 2.4GHz Antenne an den IPX -Connector auf dem Board anschliessen.

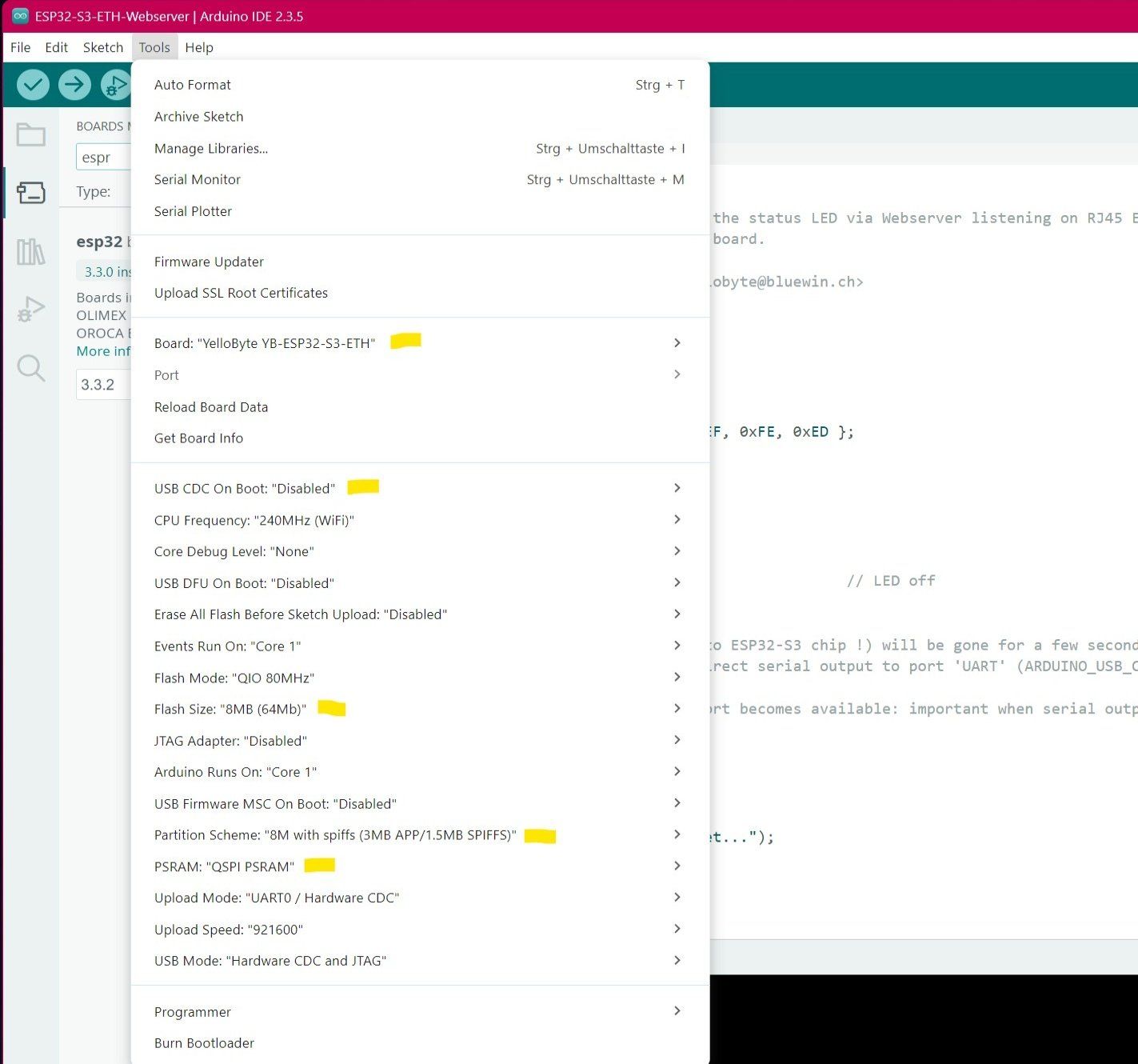

Das Board ist sehr schmal und deshalb sehr Breadboard-freundlich, es lässt auf jeder Seite eine Reihe Breadboard-Kontakte frei zugänglich. Es ist in der offiziellen Arduino ESP32 Boardliste. In ArduinoIDE/PlatformIO die Boardselektion öffnen, "yb" eingeben und es erscheint im Pull-Down Menu.
SW-Examples, Anleitung zum Debuggen & Boardinfos auf Github:
https://github.com/yellobyte/YB-ESP32-S3-ETH
Product Features：
- MCU: Espressif ESP32-S3 (Extensa LX7 low-power dual-core 32-bit CPU, max 240MHz clock)
- Memory: 512KB SRAM + 8MByte Flash + 2MB PSRAM
- Wireless: 802.11b/g/n Wi-Fi + BT 5.0 LE via onboard Antenna Socket (IPX)
- Ethernet: RJ45 10/100M Connector, Wiznet W5500 Ethernet Controller
- Supports UART/SPI/I2C/I2S/PWM/ADC/many GPIOs
- USB-C (SW Upload, Serial Monitor and JTAG debugging simultaneously)
Lieferumfang: YB-ESP32-S3-ETH-N8R2 DevBoard, Pin-Header, 2.4GHz WLAN Antenne
ACHTUNG: Ab einer Bestellung von 4 Boards beträgt die Versandgebühr 3.95 CHF.
TWINT-Zahlung oder Abholung sind ebenfalls möglich.
)
