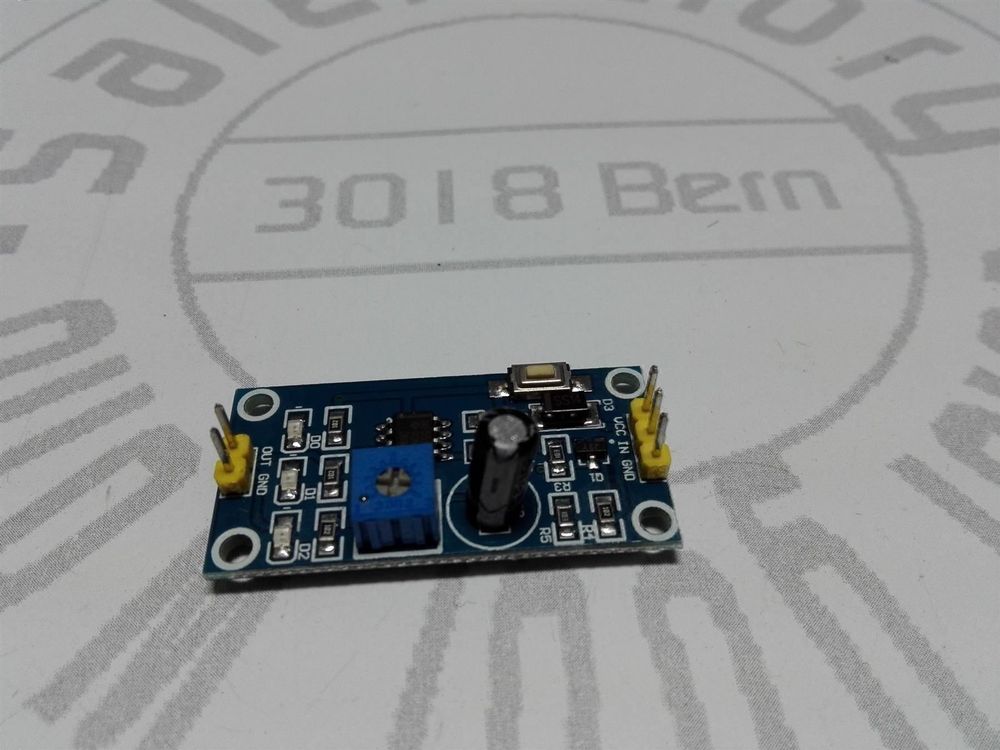

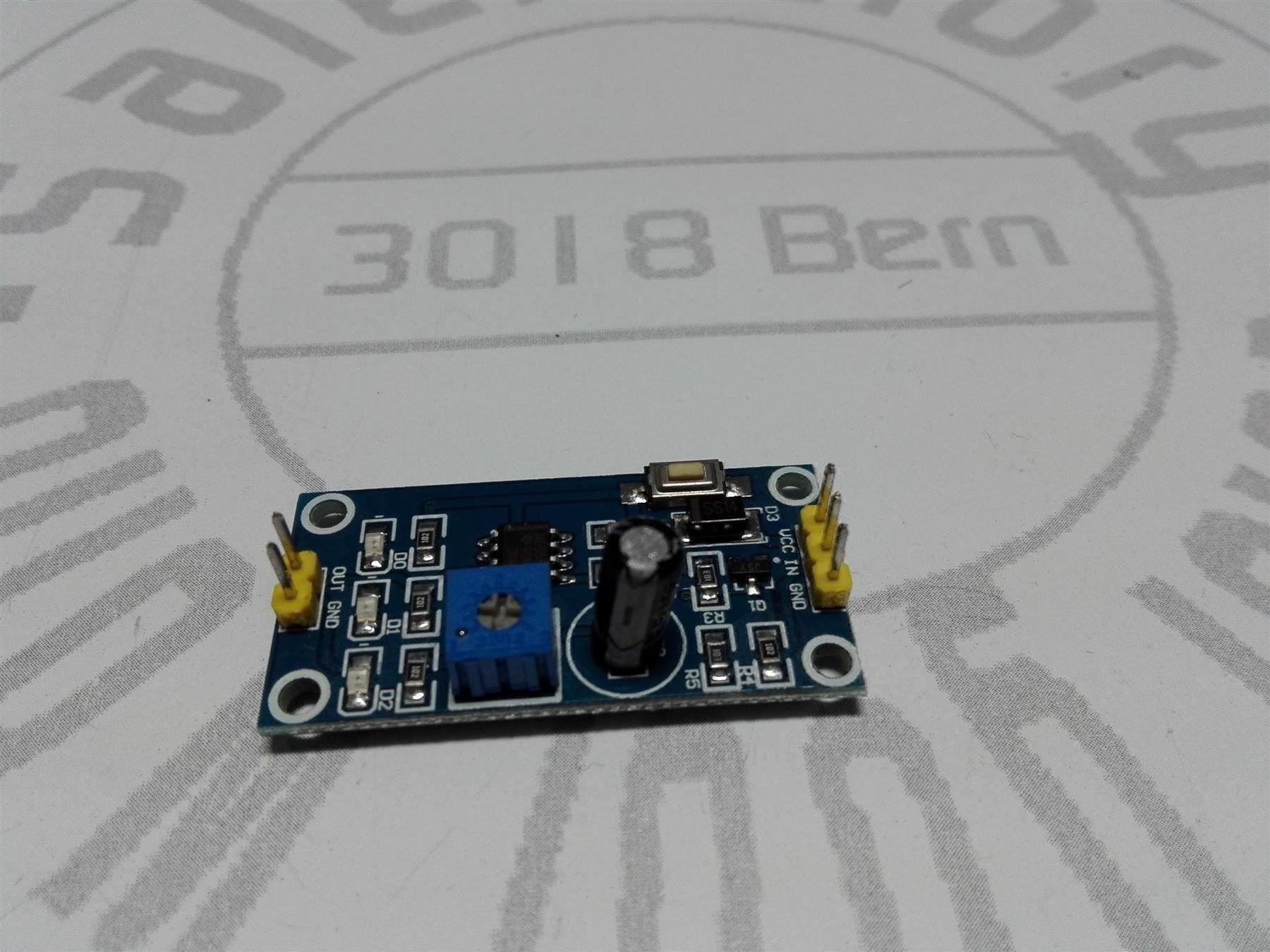

Timermodul 5-12V DC 0-150sec
Funktion
Das Modul schaltet auf Knopfdruck Verbraucher ein und nach vorgegebener Zeit (0-150 Sekunden) wieder ab.

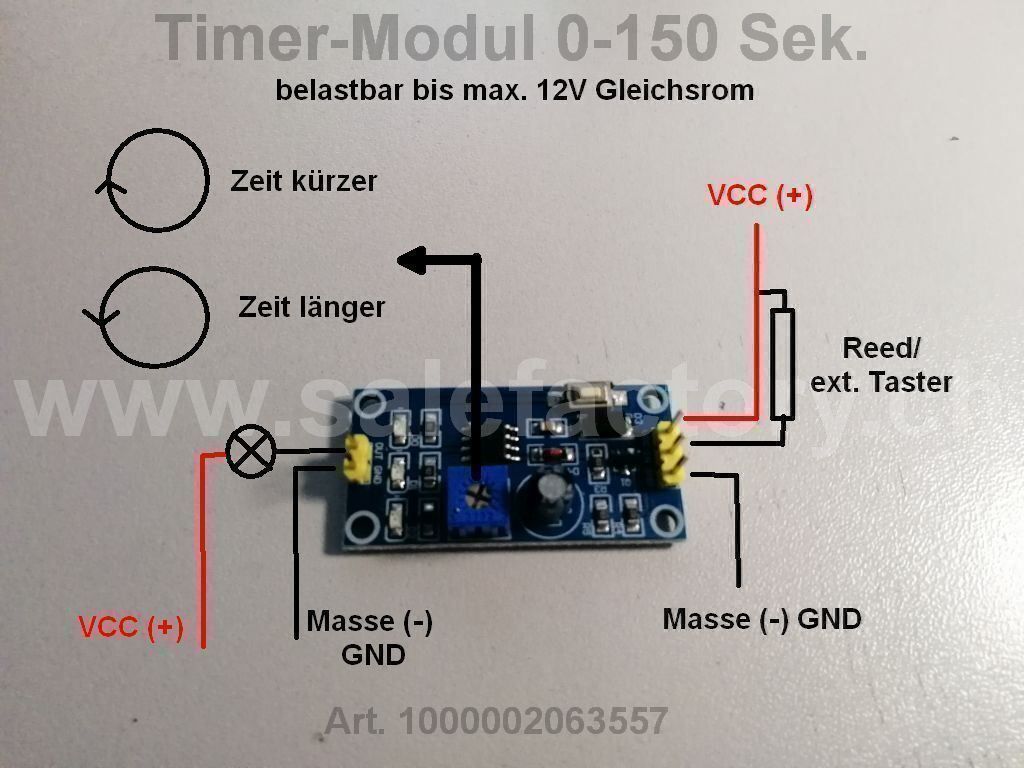

Anschlüsse
3 PINs = Eingangsseite
VCC - (+)
GND - (-)
IN - PIN für externen Taster, Reed-Kontakt etc, Anschluss des 2. Pol an VCC
2 PINs = Ausgangsseite
OUT - (+)
GND - (-)
Der Strom, der am Eingang einfliesst, wird am Ausgang auch wieder ausgegeben (max. 12V DC). Schliesst man das Modul an 9V an, erhält man am Ausgang ebenfalls 9V. Schliesst man es an 12V an, erhält man 12V am Ausgang und so weiter.
Am Ausgang kann man somit LEDs anschliessn, einen Summer oder auch ein Fernschaltmodul, mit dem sich grosse Spannungen schalten lassen.
Ablauf
Beim Druck auf den Taster auf der Platine oder des externen Tasters/Reed-Kontaktes (Brücke von IN auf VCC) wird am Ausgang für die eingestellte Zeit (0-150 Sekunden) Strom ausgegeben und schaltet danach wieder ab.
Kontroll-LEDs:
D0 - Modul ist korrekt angeschlossen und funktionsbereit
D1 - Ausgang aus
D2 - Ausgang an

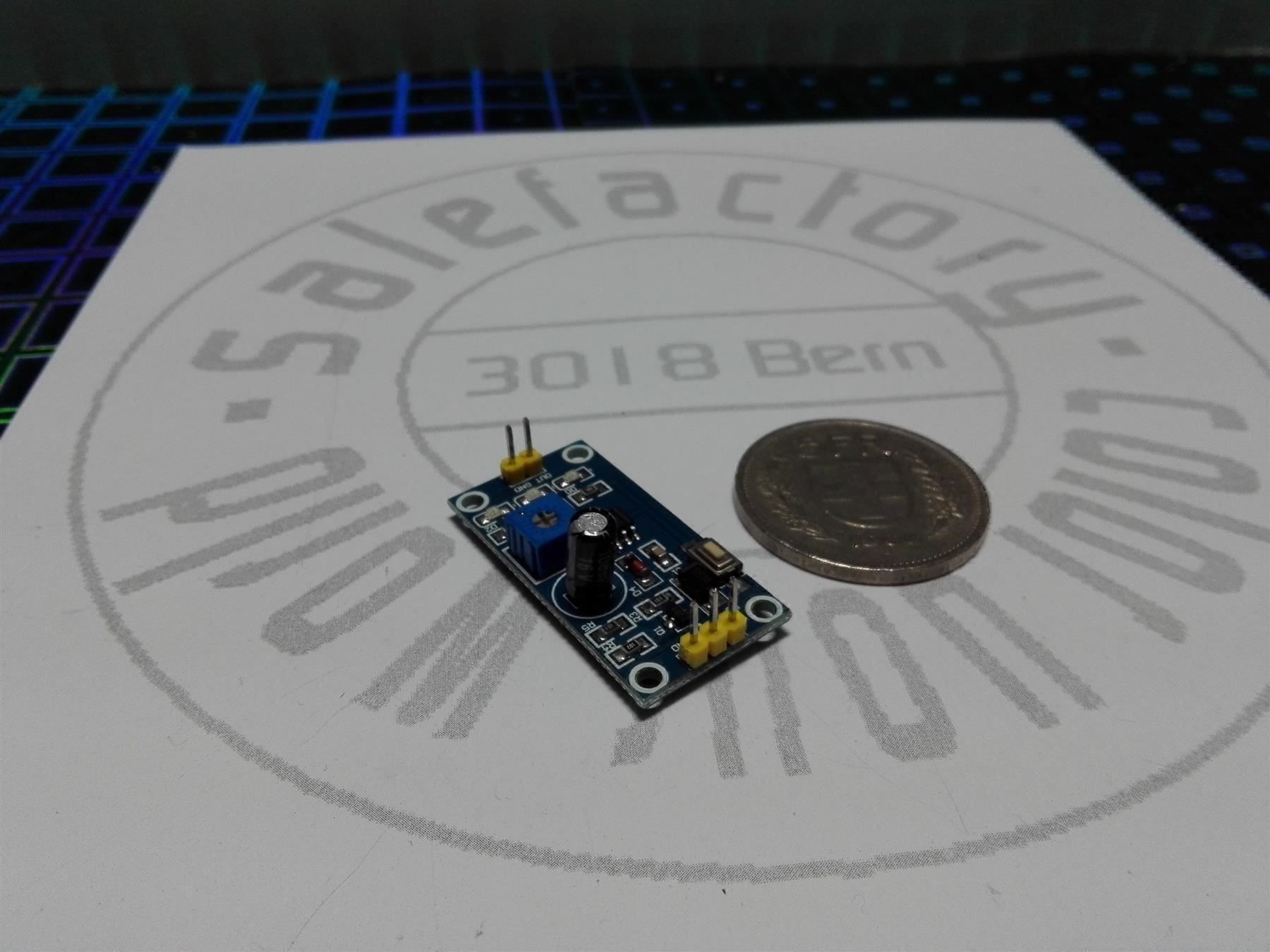

Grösse: 40 x 20 x 14mm (LxBxH)
4 Löcher in der Platine dienen der sicheren Befestigung.
