Parallelunterlagen-Set 18-teilig Länge 150 mm, Breite 8,5 mm
Parallelunterlagen dienen als Werkstück-Aufspannhilfe für das achsparallele Spannen beim Fräsen. Sie können zum einen in Verbindung mit einem Maschinenschraubstock zur Höhenjustierung des Werkstücks im Schraubstock, zum anderen als Unterlage beim direkten Aufspannen auf dem Arbeitstisch verwendet werden. Hierdurch wird eine Beschädigung des Maschinentischs beim Durchbohren des Werkstücks vermieden.
- Paarweise geschliffen
- Gehärtet (55 bis 62 HRC)
- Genauigkeit: +/- 0,01 mm
- Parallelität: 0,005 mm

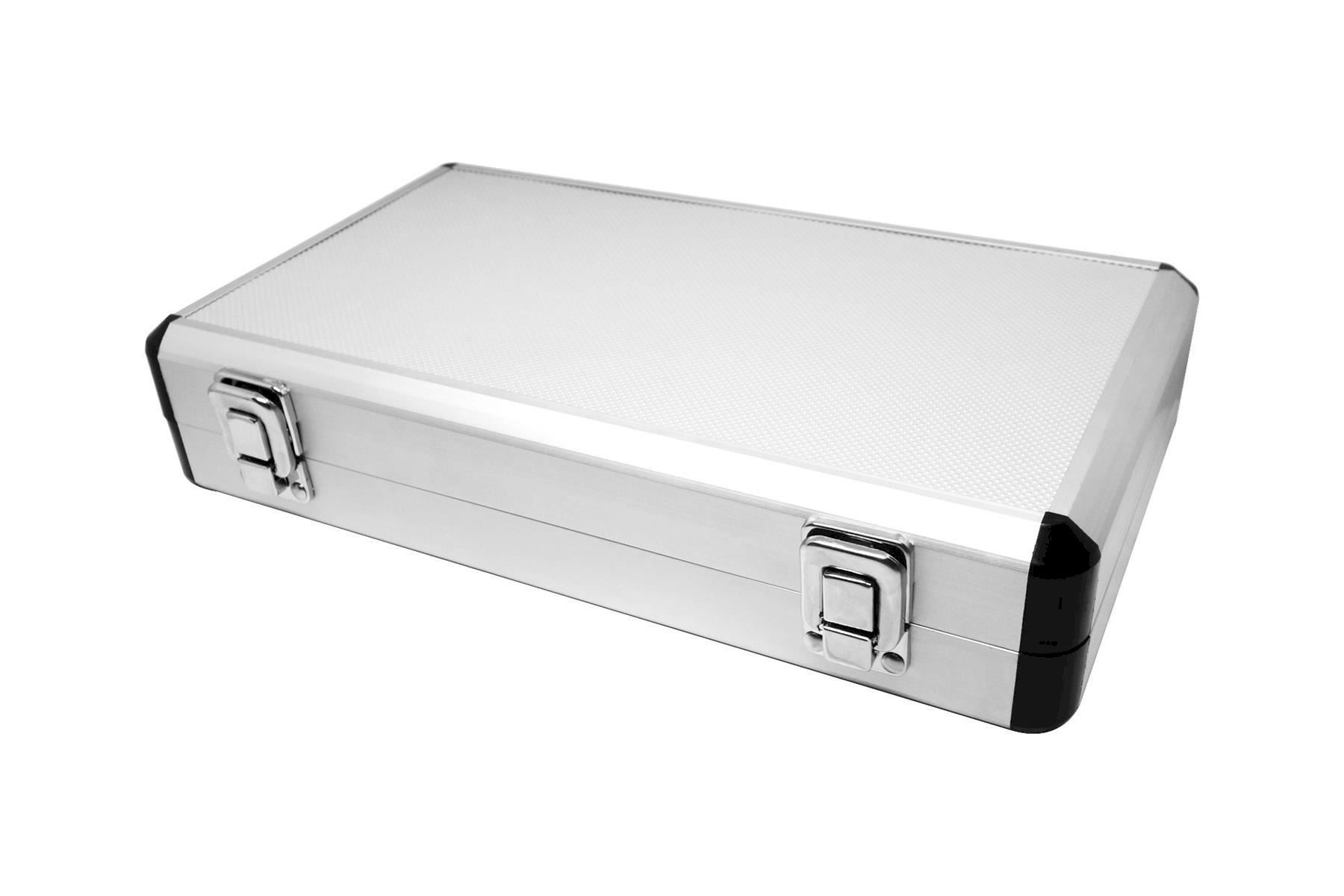

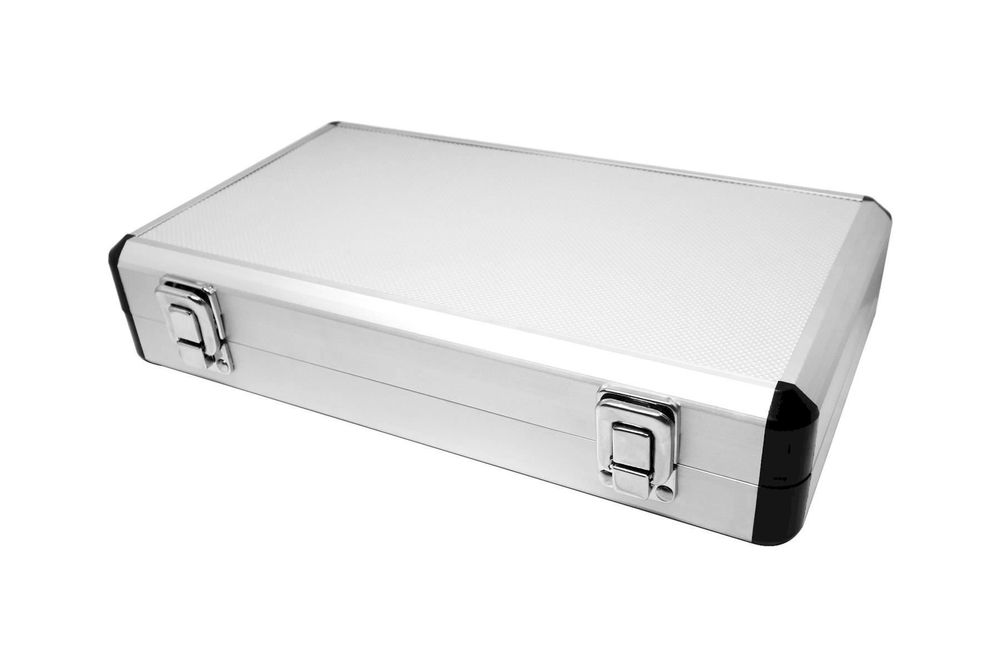

- Aluminiumkasten zur praktischen Aufbewahrung

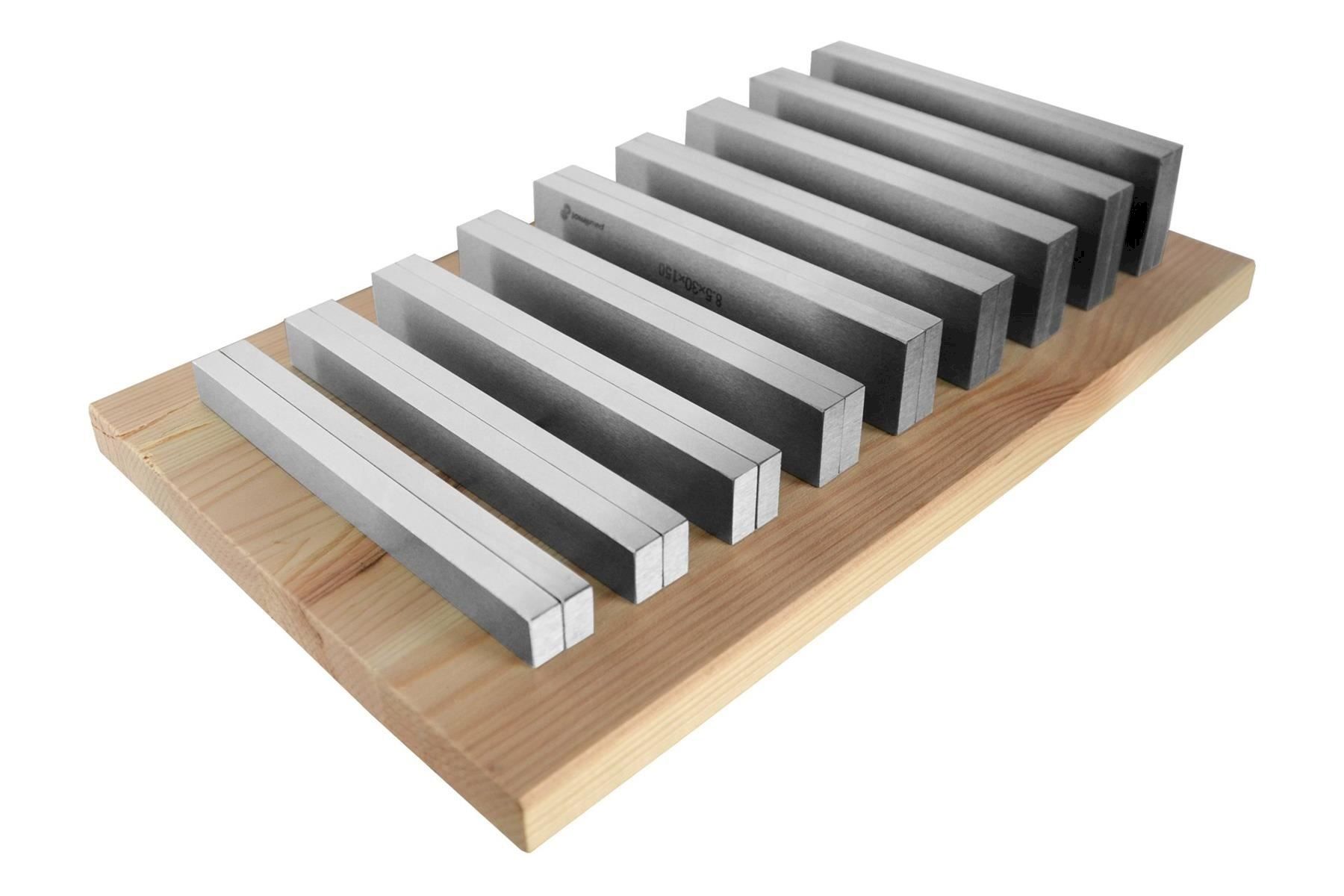

Dieses Set besteht aus neun Paaren Parallelunterlagen mit verschiedenen Breiten und Höhen. Um bestimmte Auflagenhöhen zu erreichen, können die Parallelunterlagen auch übereinander (stehend) verwendet werden. Die Angaben zur Toleranz beziehen sich ausschließlich auf die Höhe der einzelnen Parallelunterlagen. Zur praktischen und sachgemäßen Aufbewahrung wird das Set in einem Aluminiumkasten mit Schaumstoffeinlage geliefert.
Technische Daten
- Höhe [mm]: 14, 16, 20, 24, 30, 32, 36, 40, 44
- Breite [mm]: 8,5
- Gesamtlänge [mm]: 150
- Material: Stahl 40Cr
- Genauigkeit [mm]: +/- 0,01
- Parallelität [mm]: 0,005
- Härte [HRC]: 55 bis 62
Lieferumfang
- 1 x Parallelunterlagen-Paar 8,5 x 14 x 150 mm
- 1 x Parallelunterlagen-Paar 8,5 x 16 x 150 mm
- 1 x Parallelunterlagen-Paar 8,5 x 20 x 150 mm
- 1 x Parallelunterlagen-Paar 8,5 x 24 x 150 mm
- 1 x Parallelunterlagen-Paar 8,5 x 30 x 150 mm
- 1 x Parallelunterlagen-Paar 8,5 x 32 x 150 mm
- 1 x Parallelunterlagen-Paar 8,5 x 36 x 150 mm
- 1 x Parallelunterlagen-Paar 8,5 x 40 x 150 mm
- 1 x Parallelunterlagen-Paar 8,5 x 44 x 150 mm
- 1 x Aluminiumkasten zur Aufbewahrung
)
)
