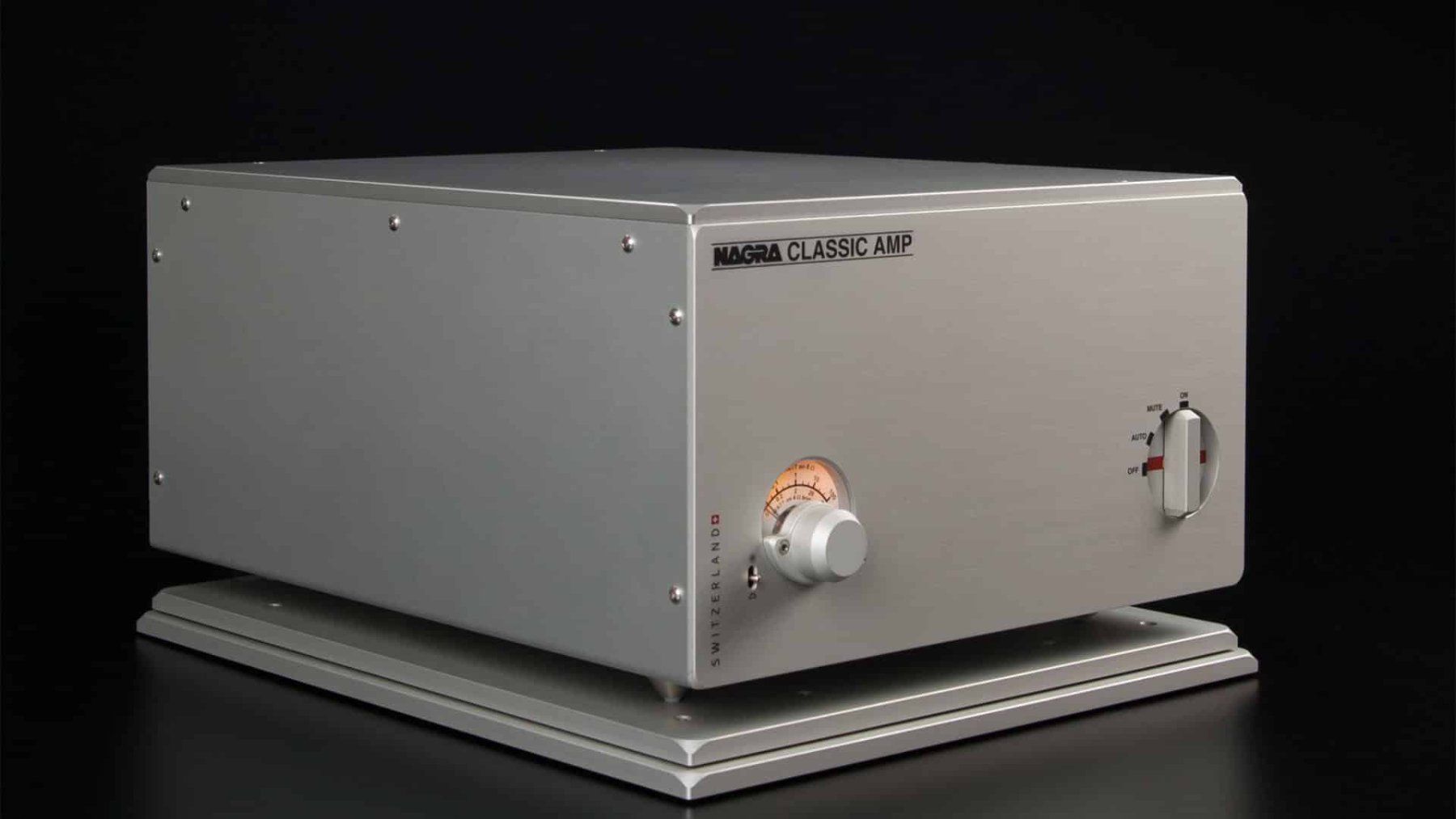

NAGRA CLASSIC AMP NEU & OVP

NEUGERÄT UNGEÖFFNET

Merkmale

Im Allgemeinen erfordert die Fertigung einer äquivalenten Ausgangsstufe mehrere Transistorpaare, wobei eine hohe Präzision nur schwer möglich ist. Das einfache Design des Classic AMP ist der Schlüssel zu seiner Musikalität.

Auch die Eingangs- und Treiberstufen tragen gleichermaßen zur Gesamtleistung und Präzision bei.

Der Nagra Classic AMP zeichnet sich durch seine Stabilität aus, unabhängig von den auf ihn einwirkenden Belastungen.

Besondere Aufmerksamkeit wurde in der Entwurfsphase den Schaltkreisen geschenkt

Sie basieren auf einem innovativen Konzept: Der PFC-Entkopplungsstufe, mit der der Leistungsfaktor aktiv korrigiert wird, ist ein überdimensionierter Transformator und eine Diodenbrücke vorgeschaltet.

Die Filterung wird über eine Reihe von Kondensatoren erreicht, die insgesamt 300.000 beträgt μF.

Dieses Konzept der Stromversorgung, das einen effizienten Energietransfer gewährleistet, der umgehend selbst auf die abruptesten Transienten reagiert.

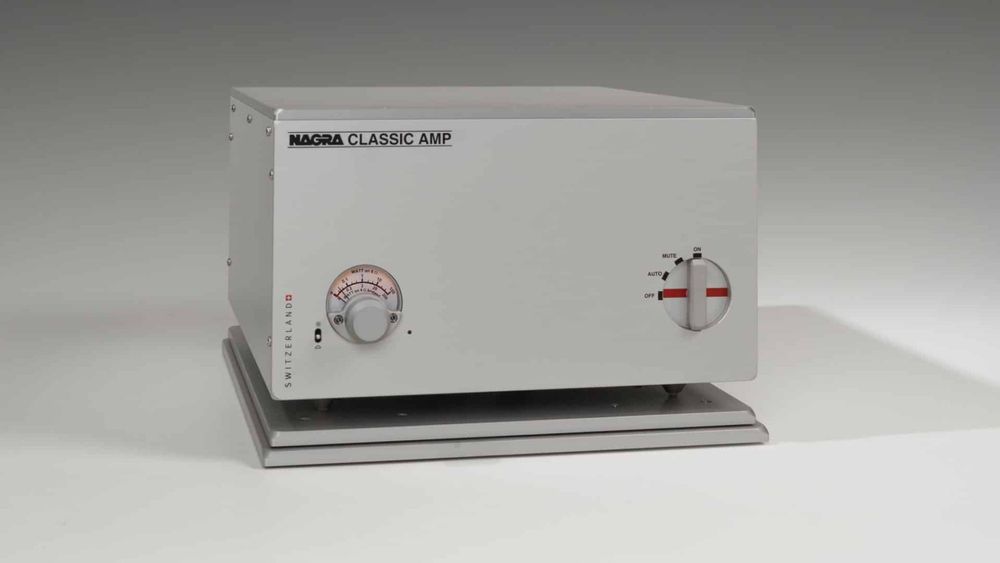

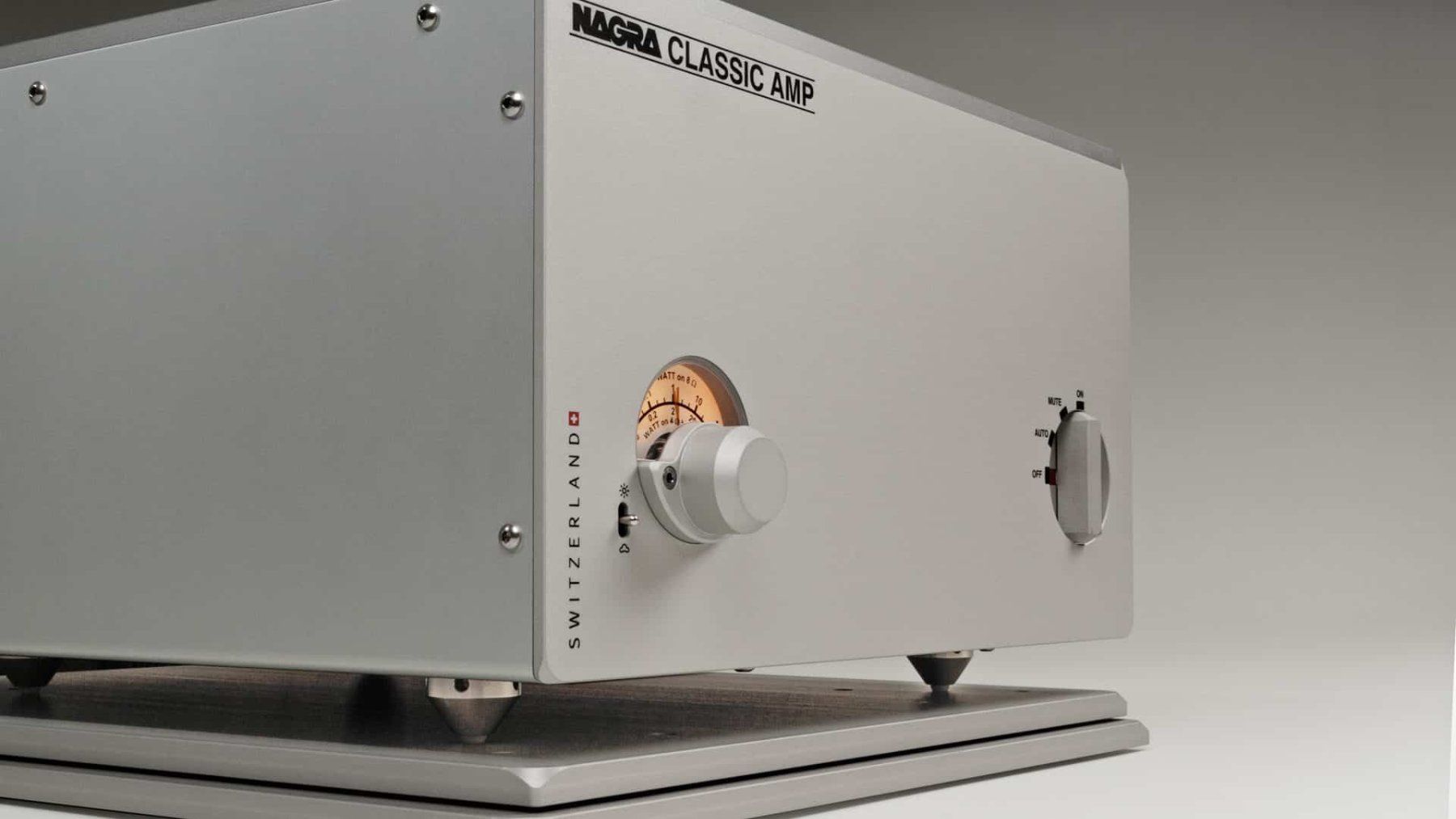

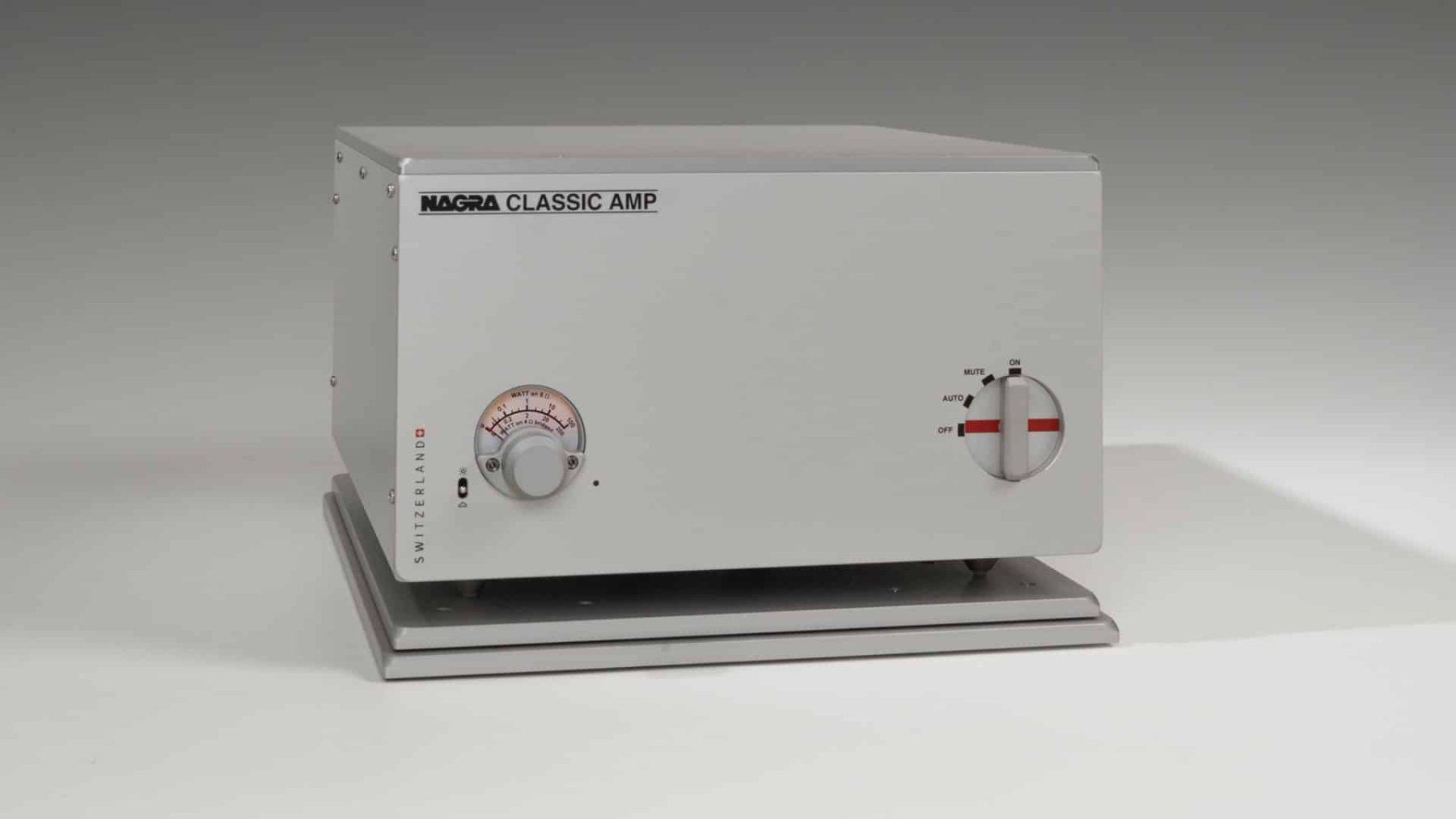

Der Nagra Classic AMP ist auf der Vorderseite mit einem herkömmlichen Nagra Modulometer ausgestattet, das die Leistung der einzelnen Ausgangskanäle anzeigt.

Außerdem ist eine LED zur Anzeige von Sättigung und Übertemperatur eingebaut.

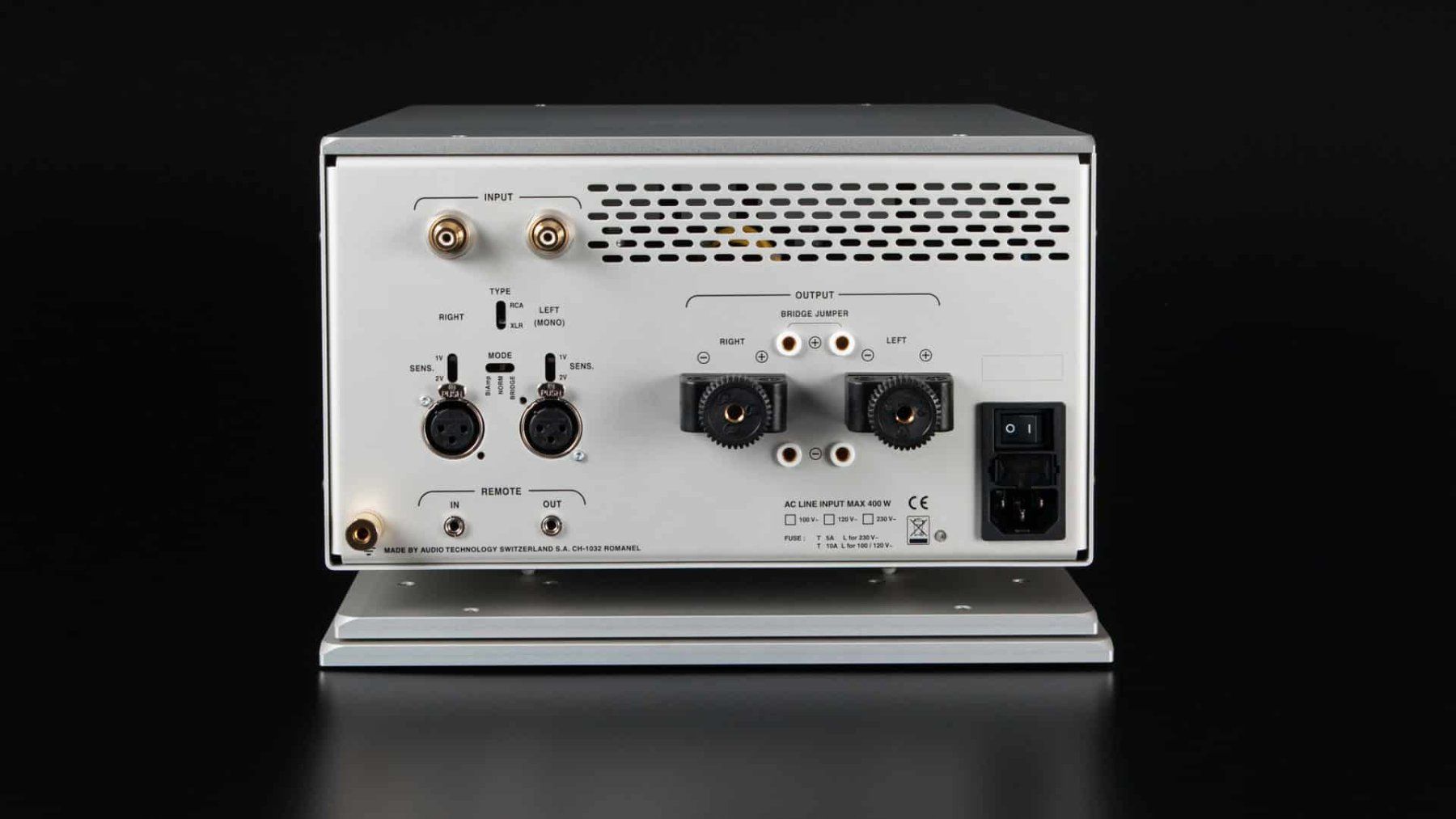

Der Verstärker ist mit symmetrischen und unsymmetrischen Eingängen und IN/OUT-Triggerfunktion ausgestattet. Er kann in einer überbrückten Konfiguration verwendet werden, die 1 x 200 W in 4 Ω einleitet, und lässt sich auf Wunsch auch in einer Bi-Amplifikationskonfiguration verwenden.

Technische Spezifikation

ELEKTRONIK

Leistung:100 W RMS pro Kanal in 8 ΩEmpfindlichkeit:1 V oder 2 V RMSBandbreite:10 Hz bis 80 kHz, +0/-3 dBÜbersprechen:>70 dBSignal-Rauschabstand:Typischerweise 110 dB

ASA „A“ gewichtetTHD+N:< 0,05 %Eingangsimpedanz:>100 kΩAutomatischer Start:Für Eingangspegel >10 mVSchutz:Überhitzung >+60 °C (140 °F)deaktiviert den Verstärker:DC-Lautsprecherschutz über ± 2,5 VDC

ALLGEMEINES

Verbrauch:400 W max

weniger als 1 W im Bereitschafts- und Auto-ModusGewicht:18 kg (39 lb 10 oz)Größe:277 x 395 x 174 mm (11 x 15½ x 7″)Betriebsbereich:90 – 110 V oder 110 -132 V oder 180 – 264 V a.c.

50 – 60 Hz
