Das Messgerät war in einer Prüf- und Messtafel verbaut, es funktioniert einwandfrei und ist in gutem Zustand. Nun wurde aber gesamthaft auf Janitza umgerüstet.

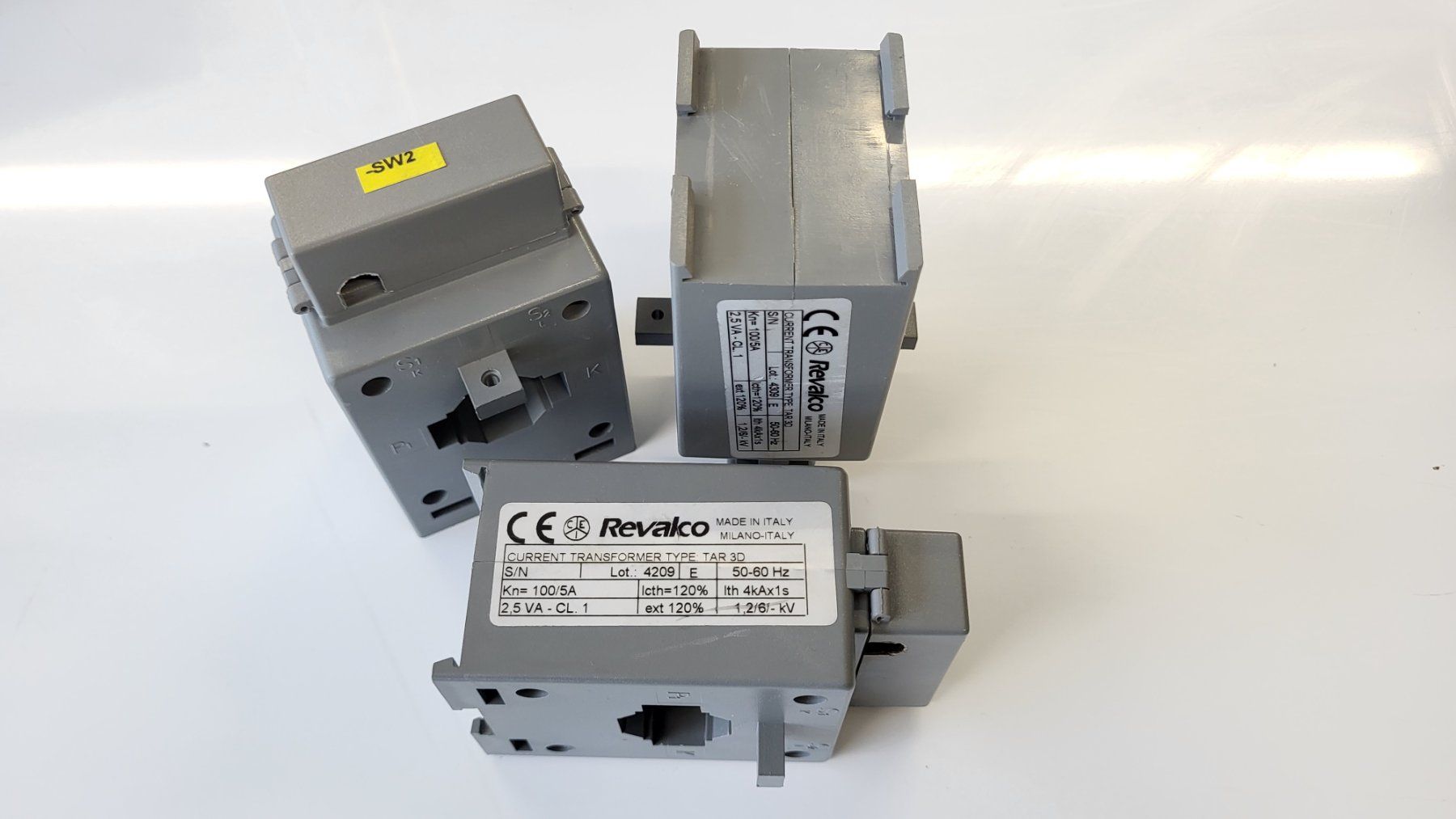

Die Messwandler gehören dazu.

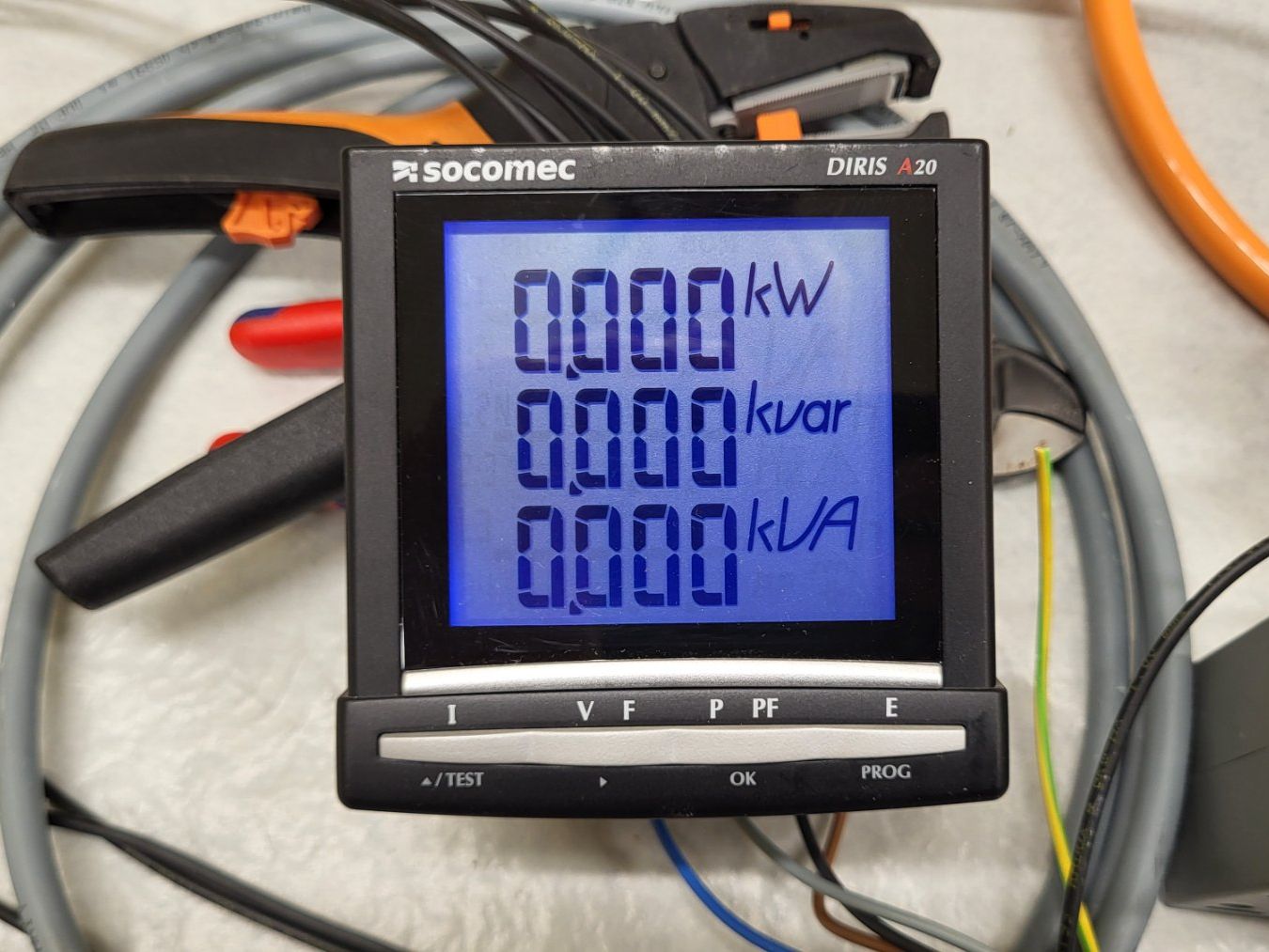

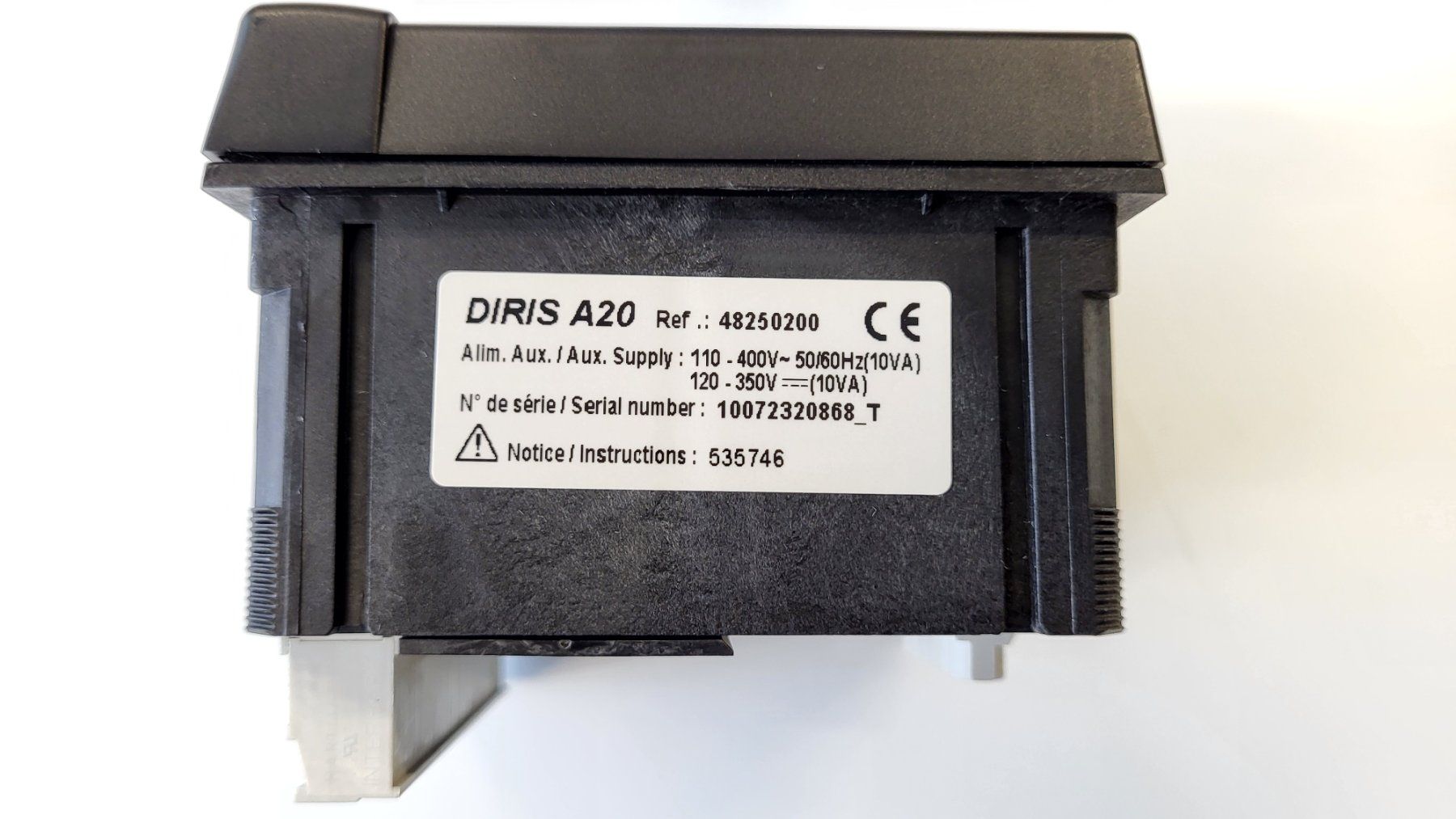

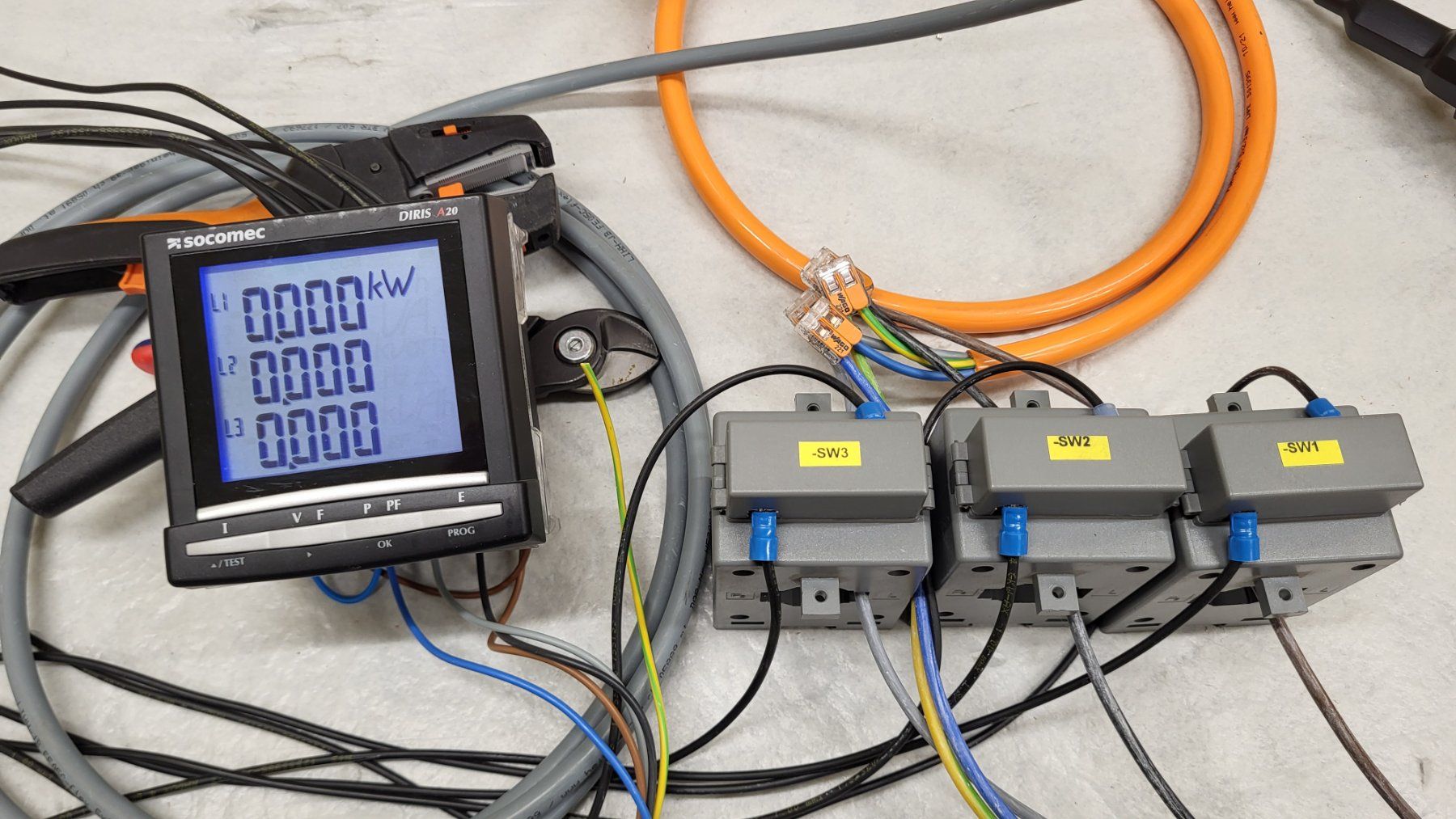

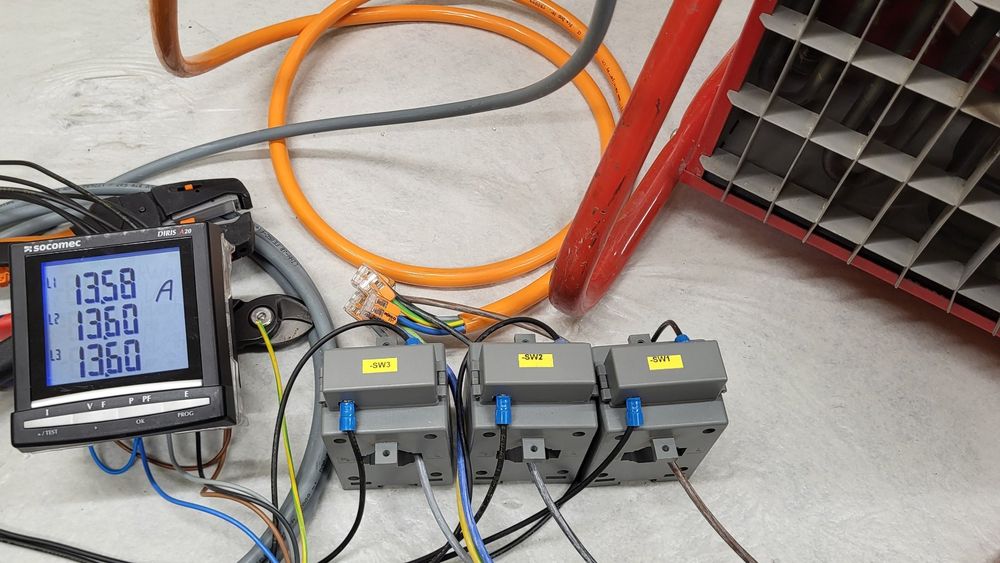

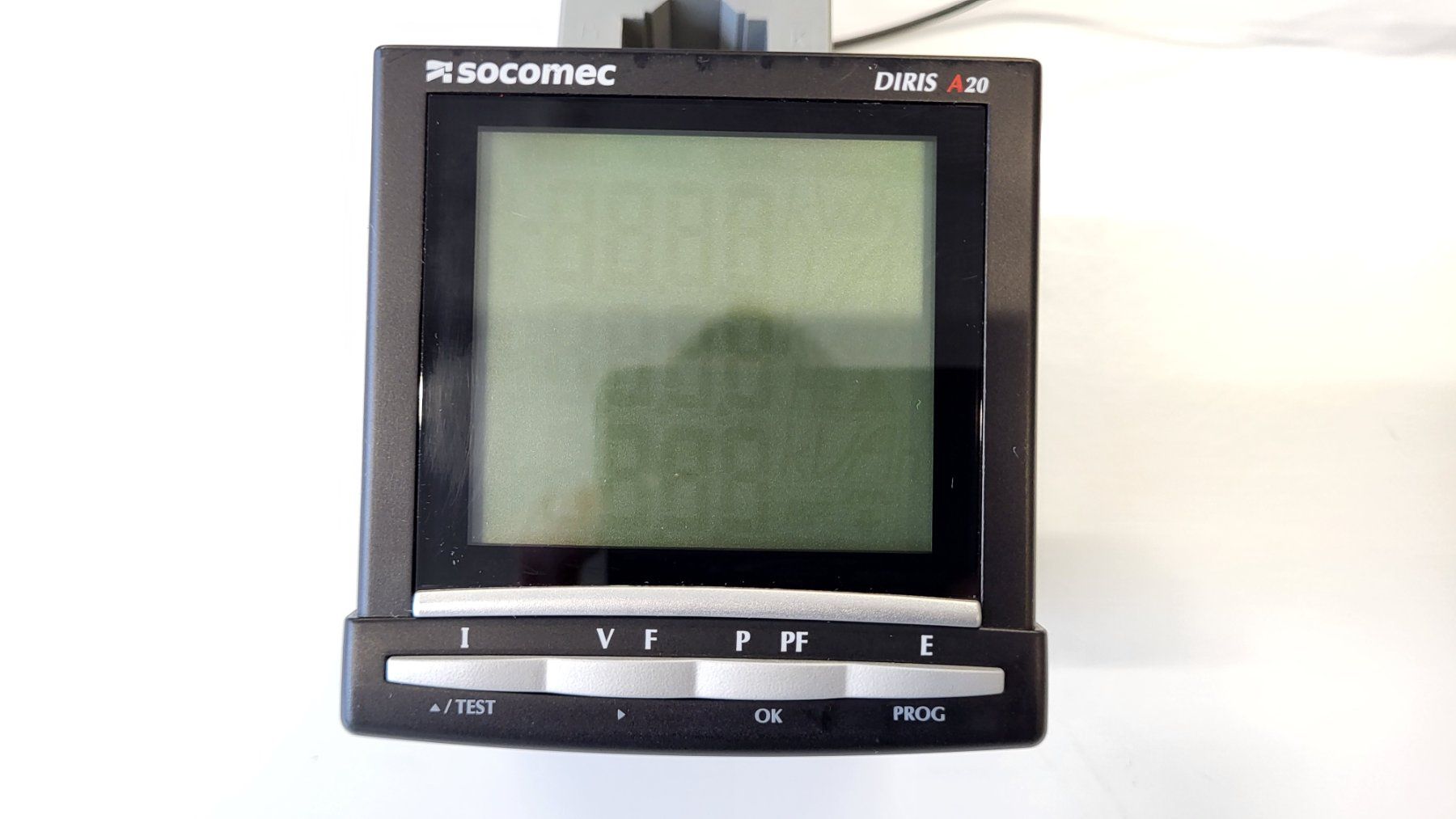

Socomec Diris A20 LCD Digital Panel Multi-Function Meter, Anzeige- und Überwachungsgerät (Hersteller-Teilenummer: 48250200)
Der interne Messchip berechnet alle wichtigen elektrischen Parameter eines 1-, 2- oder 3-Phasen-Niederspannungsnetzes in Echtzeit (TRMS-Messung)

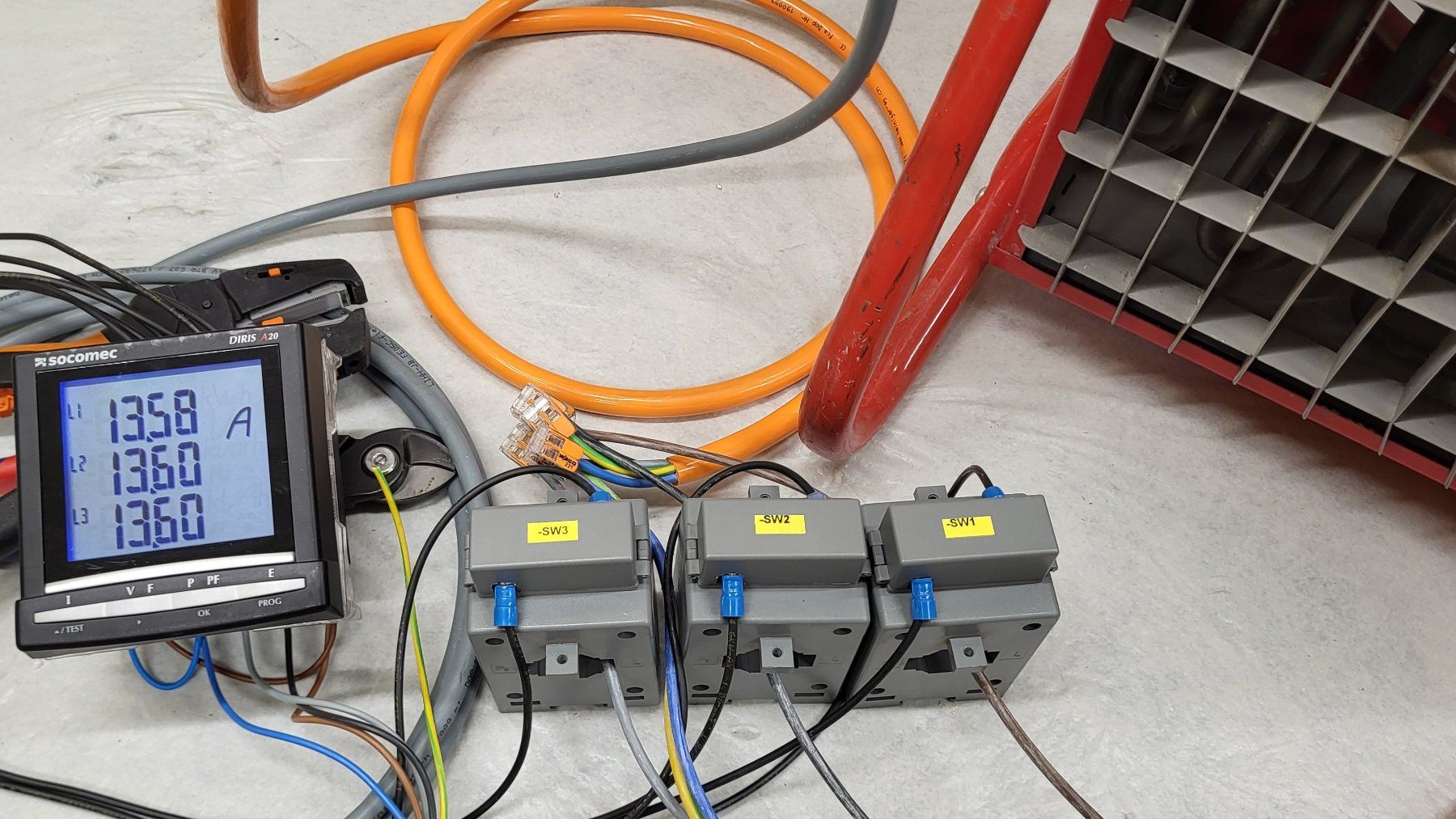

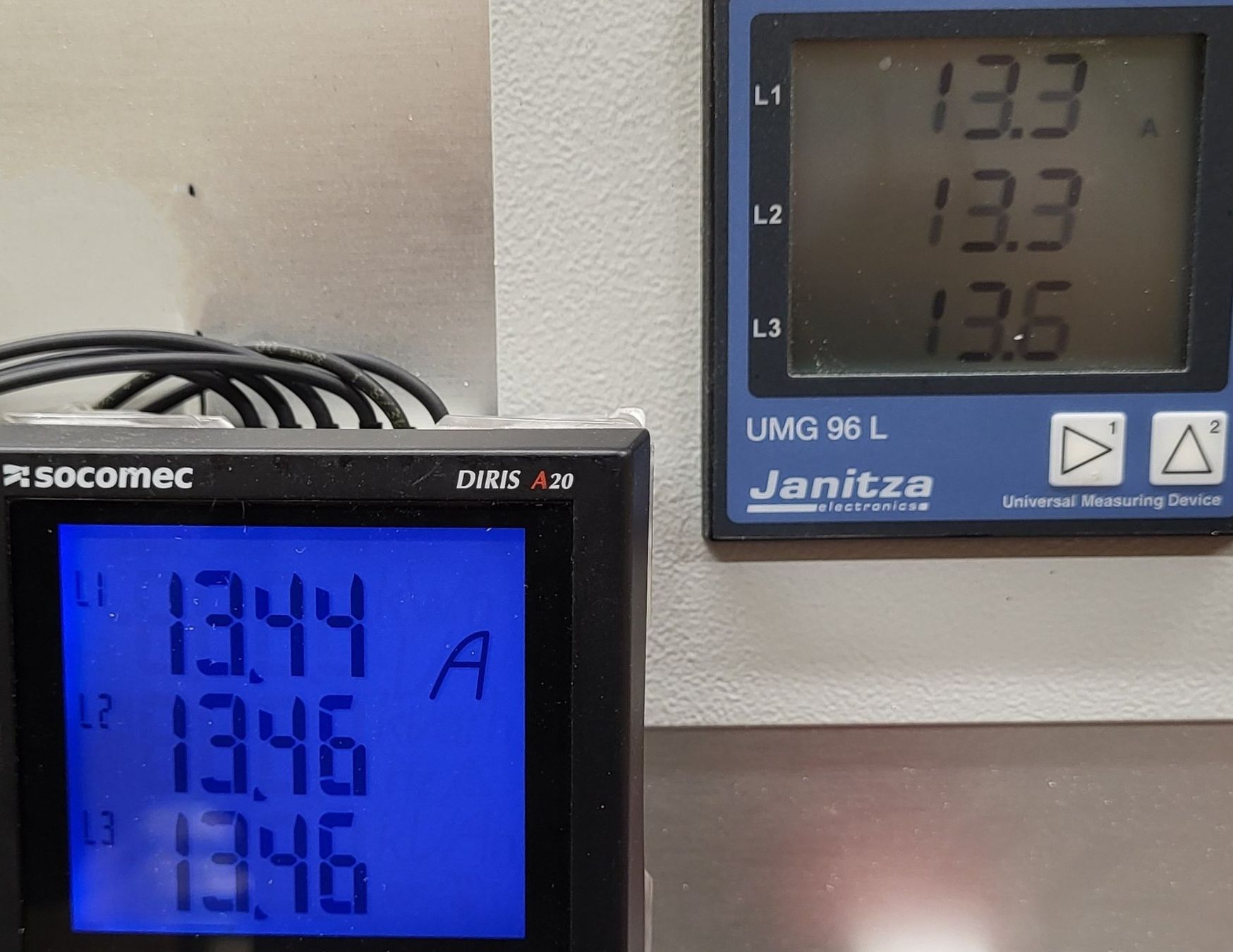

Strom: Instantane Werte pro Phase und für den Neutralleiter.

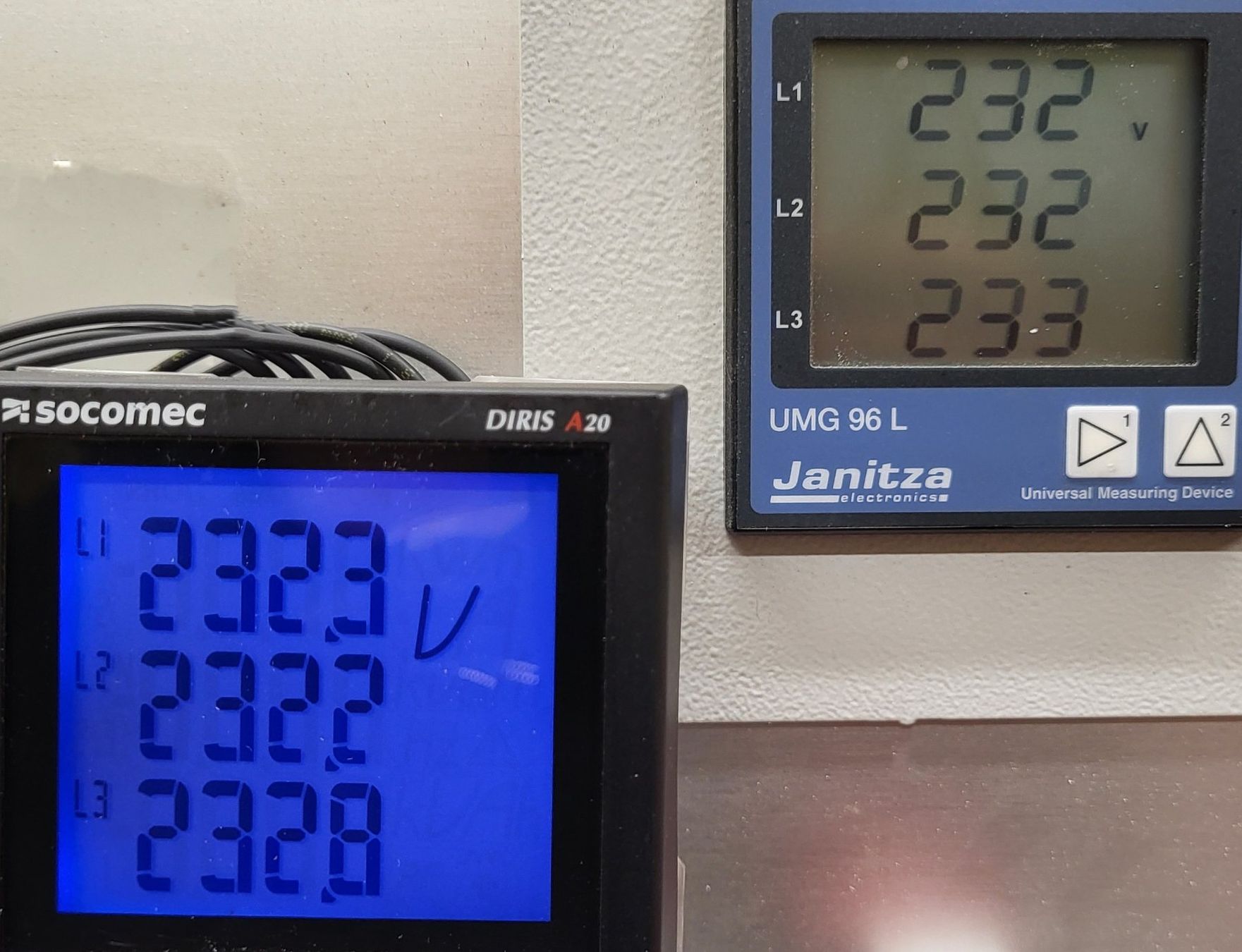

Spannung: Phase-Phase (U12, U23, U31) und Phase-Neutral (V1, V2, V3).

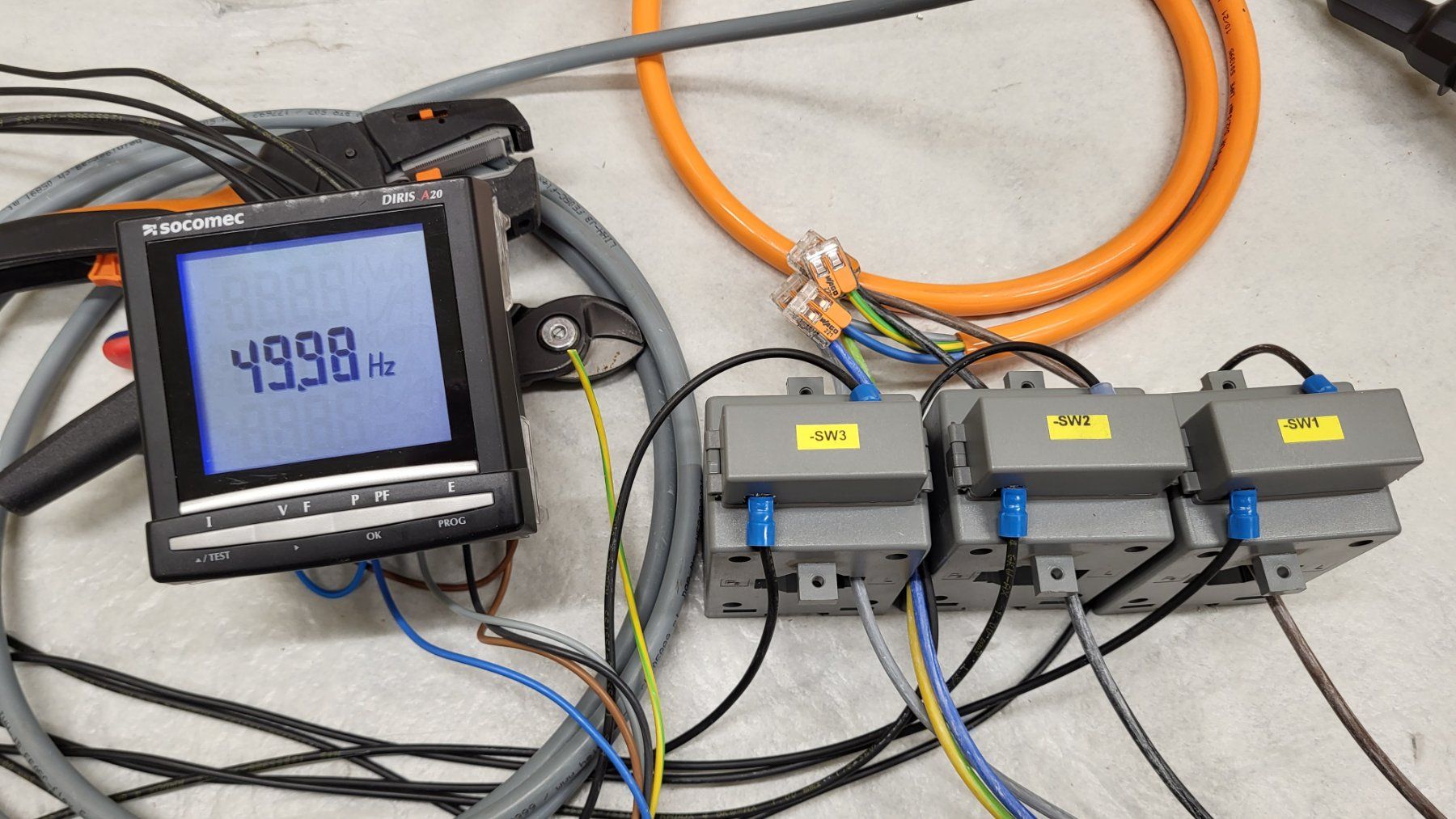

Frequenz: Aktueller Netzzustand.
Leistung: Wirkleistung (P), Blindleistung (Q) und Scheinleistung (S) als Gesamtwert und Maximalwert.
Leistungsfaktor (PF): Gesamt-Power-Factor inklusive induktiver oder kapazitiver Kennzeichnung.
Zähler: Interner Speicher für positive Wirkenergie (kWh) und positive Blindenergie (kvarh).

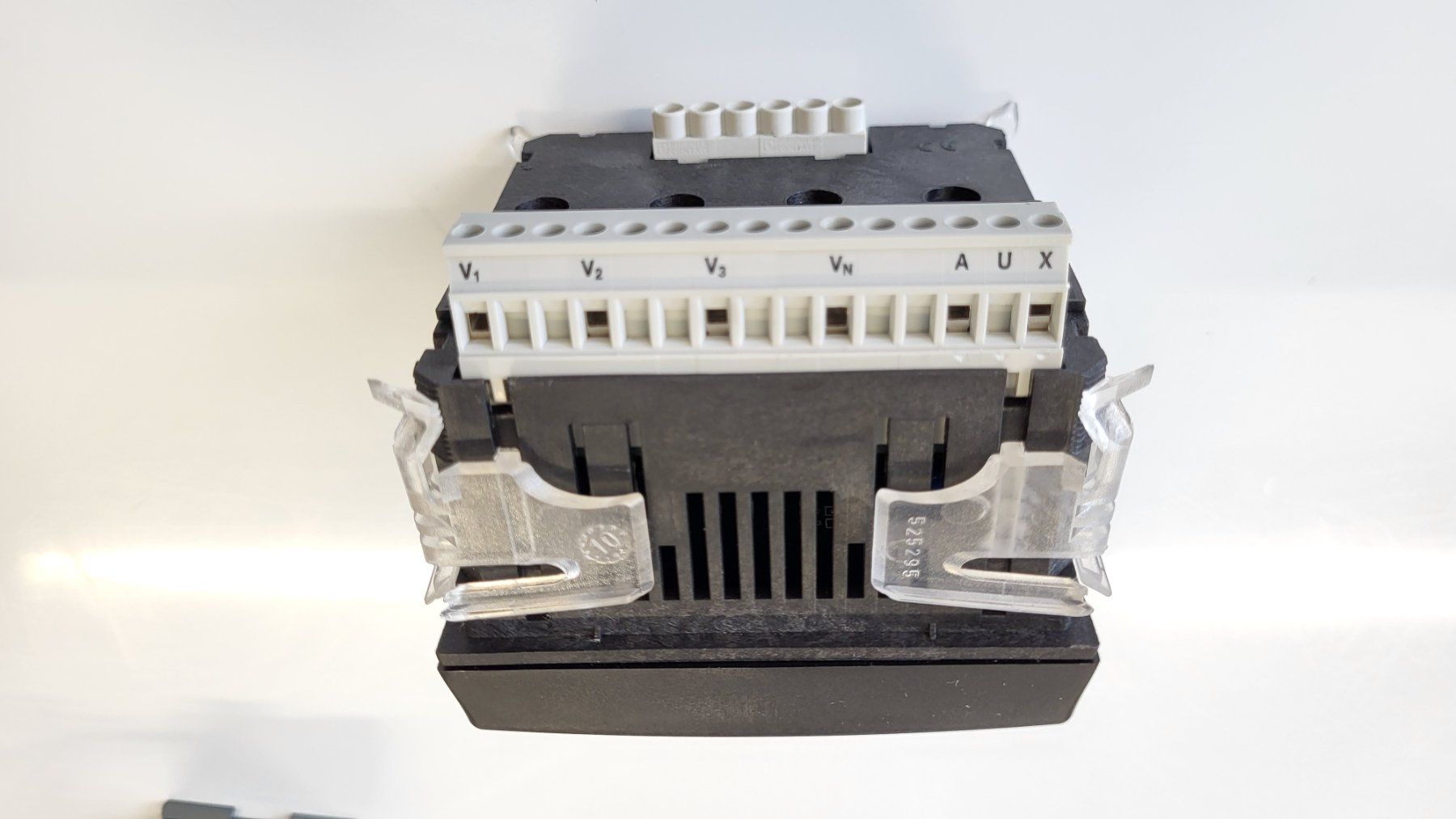

Abmessungen: Schalttüreinbau im Standardformat 96 x 96 mm (Ausschnitt: 92 x 92 mm).
Display: Grosses, LCD-Display mit Hintergrundbeleuchtung und 4 direkten Navigationstasten.
Hilfsenergie: Flexibler Weitbereichseingang von 110…400 V AC (50/60 Hz) oder 120…350 V DC.Spannungsmessung: Direktmessung bis zu 500 V AC (Phase-Phase) bzw. 289 V AC (Phase-Neutral).
Strommessung:Der Anschluss erfolgt über externe Stromwandler (CT) mit einem Sekundärstrom von 1 A oder 5 A
)
