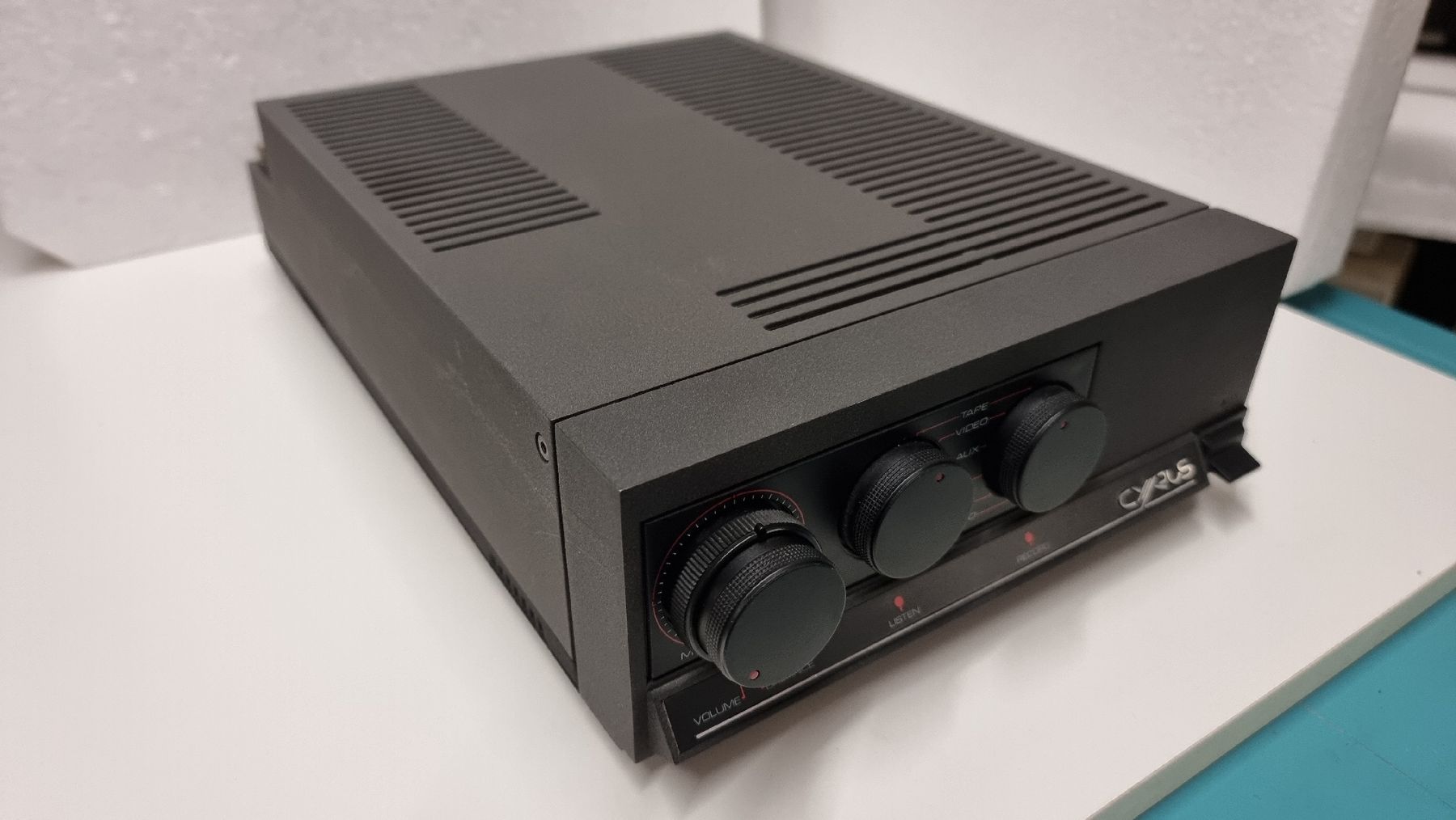

Mission Cyrus TWO Amp

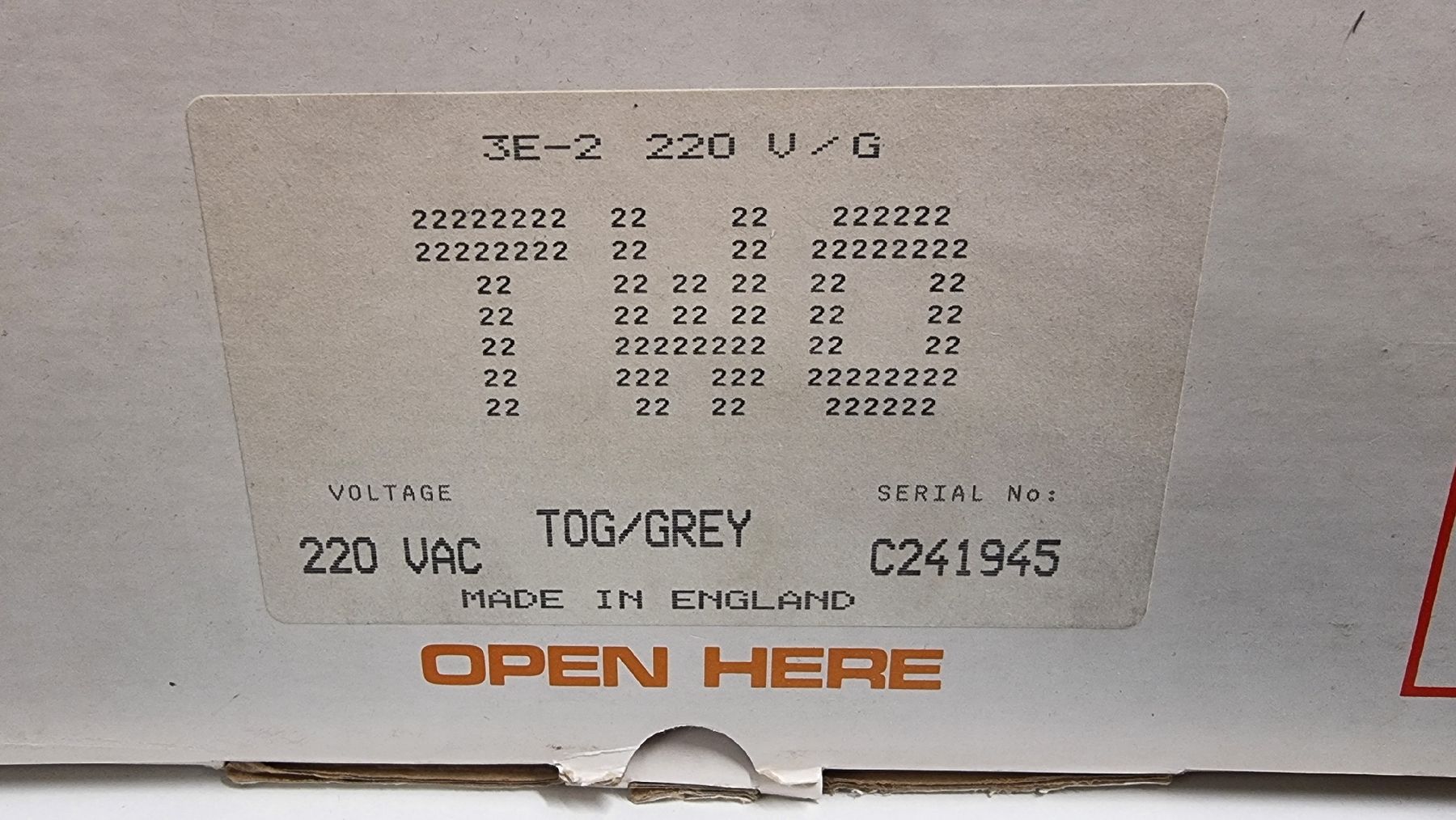

Sehr guter Zustand. OVP.
Komplett geprüft & Langzeittest.
Versand oder Abholung in
Hausen bei Brugg.
Daten
Allgemein:
Hersteller: Mission
Modell: Cyrus II
Baujahre:
Version 1: 20.5.1984 - 1.12.1987 (SN 200100 - 212780)
Version 2: 23.12.1987 - 3.8.1989 (SN 222000 - 222791)
Version 3: 17.5.1989 - 30.9.1992 (SN ab 223001)
Hergestellt in: England
Farbe: schwarz matt (Es gab eine Sonderserie mit glänzend schwarz lackiertem Metallgehäuse.)
Fernbedienung: Nein
Leistungsaufnahme:
Abmessungen: 215 x 85 x 305 mm (B x H x T)
Gewicht: 4 - 5 kg, je nach Version
Neupreis ca.: DM 1300,- (1990)

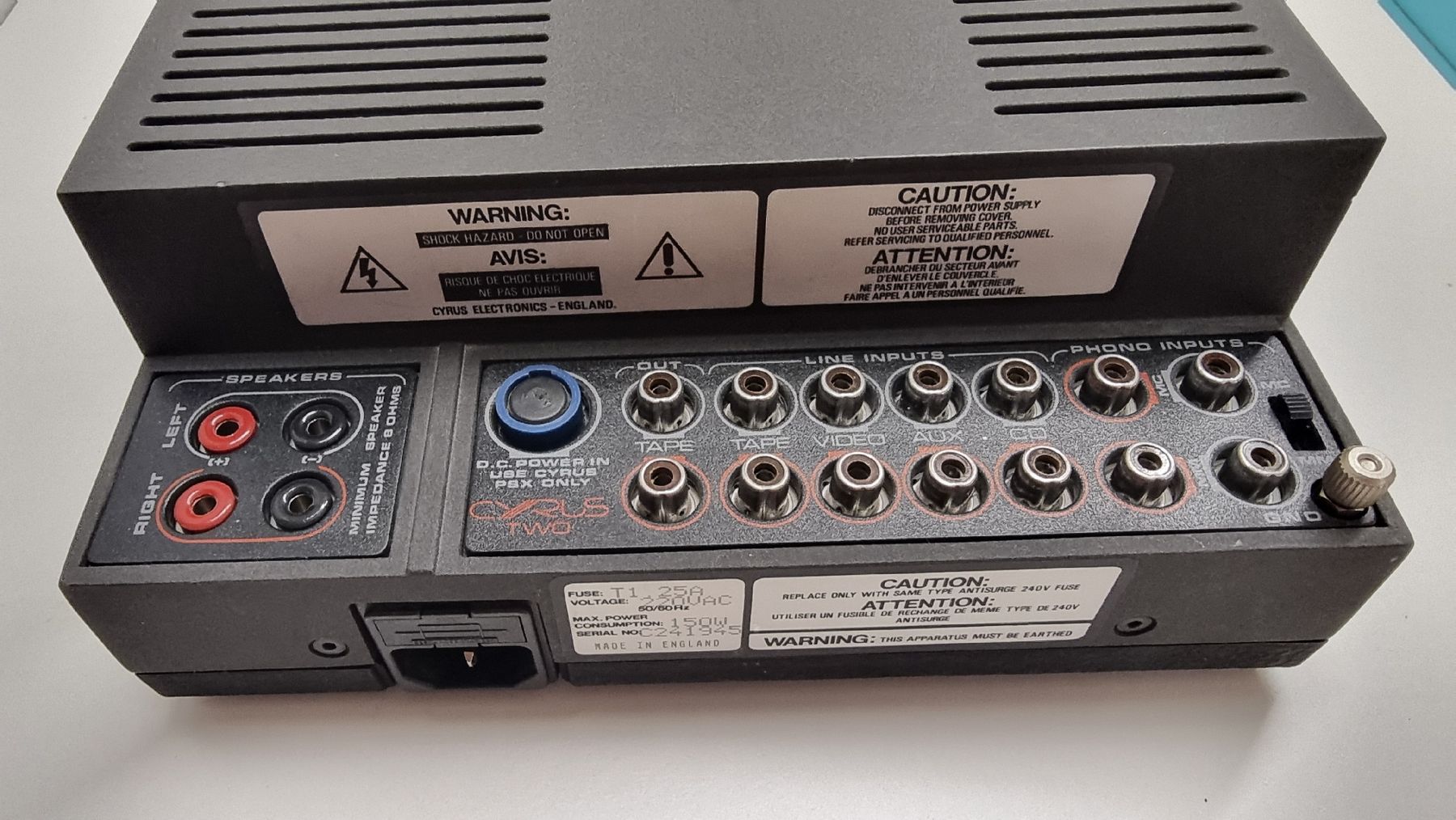

Anschlüsse
Anzahl der Eingänge: 5
Tape (50 mV, 14 kΩ)
Video (50 mV, 14 kΩ) (nur Version 2 und 3)
Aux (50 mV, 14 kΩ)
CD (50 mV, 14 kΩ)
Phono MC / MM (0,02 mV, 100 Ω, 6,8 nF / 0,30 mV, 47 kΩ, 100 pF)
Anzahl der Ausgänge: 2
Ausgangspegel Tonband = 11 V effektiv
Ausgangsimpedanz Tonband = 150 Ohm + 2,2 MF
Ausgangspegel Verstärkerausgang = 24 V effektiv
Ausgangsimpedanz Leistungsverstärker = 0,08 Ohm
Technische Daten
Dauerleistung (bei Klirrfaktor)
8 Ohm: 2x 50 W (0,003% Klirr bei 1 kHz Vollast | 0,015% Klirr bei 20 kHz Vollast)
8 Ohm, mit PSX: 2x 70 W (0,003% Klirr bei 1 kHz Vollast | 0,015% Klirr bei 20 kHz Vollast)
4 Ohm: 2x 80 W (0,004% Klirr bei 1 khz Vollast | 0,025% Klirr bei 20 kHz Vollast)
4 Ohm, mit PSX: 2x 125 W (0,004% Klirr bei 1 khz Vollast | 0,025% Klirr bei 20 kHz Vollast)
Dynamikleistung
8 Ohm:
4 Ohm:
Gesamtklirrfaktor:
Dämpfungsfaktor: 100
Frequenzgang:
Phono: 20 Hz - 20 kHz (± 0,2 dB)
Line: 1 Hz - 50 kHz (- 3 dB)
Signalrauschabstand:
Phono MC: 75 dB
Phono MM: 84 dB
Line: 86 dB
Stereokanaltrennung:
Klangregelung:
Bass: nein
Höhen: nein
Loudness: nein
Subsonic: nein
Mute: per Eingangswahlschalter
Direct/Line-Straight: nein
Bemerkungen
Weitere Modelle der gleichen Serie:
Cyrus I
Verwendete Transistoren tragen eigene, firmenspezifische Bezeichnungen und sind so nur von Cyrus zu beziehen!
Vom Mission Cyrus II gab es verschiedene Serien.
Unterschiede:
Version 1: Graues Plastikgehäuse und Plastikfront, Chassis aus Stahlblech. Ein/Ausschalter als Druckknopf. 3 Regler (Lautstärke, Eingang, Rec-Out). Kopfhörerbuchse an der Rückseite (nicht alle Geräte)
Version 2: Druckgusschassis, Druckgußfront, Druckgussgehäusedeckel, Ein/Ausschalter als Druckknopf. 4 Regler (Lautstärke, Balance, Eingang, Rec-Out). Kopfhörerbuchse an der Vorderseite oder an der linken Seite (Buchse nicht bei allen Geräte vorhanden). Zusätzlicher Eingang, mit "Video" beschriftet. Farbe Schwarz oder Grau. Cyrus-Schriftzug auf der Front beleuchtet, wenn das Gerät eingeschaltet ist.
Version 3: Wie Version 2, aber Ein/Ausschalter als Kippschalter, geänderter Cyrus-Schriftzug auf der Front in Silber und nicht beleuchtet. Keine Version mit Kopfhörerausgang mehr.
Bei Version 3 gibt es verschiedene Ausführungen des Ein/Ausschalters.
Version 2 und 3 lassen sich auch auf Mono umschalten (z.B. für Bi-Amping). Dazu sind im Inneren 2 Kontakte miteinander zu verbinden und eine Brücke zu entfernen. Dann wird das Signal des rechten Kanals auf dem rechten und linken Lautsprecherausgang ausgegeben.
Zum Mission Cyrus II gab es ein optionales externes Netzteil mit dem Namen PSX. Der eigentliche Verstärker besitzt einen kräftigen Ringkerntrafo mit 200 W, im externen Netzteil sitzt ein noch weitaus größerer Ringkerntrafo mit 500 W. Die Geräte besitzen identische Gehäuse, Unterschiede gibt es äußerlich nur bei den Anschlüssen und den Reglern. Wird der Mission Cyrus II mit dem PSX betrieben, so müssen im inneren des Verstärkers zwei Sicherungen entfernt werden. Dann werden die beiden Geräte mittels eines propretiären Steckers verbunden, dessen Kabel fest am PSX montiert ist. Klanglich gewinnt der Mission Cyrus II durch das PSX deutlich. Der interne Ringkerntrafo wird dabei nur noch für Phono genutzt.
