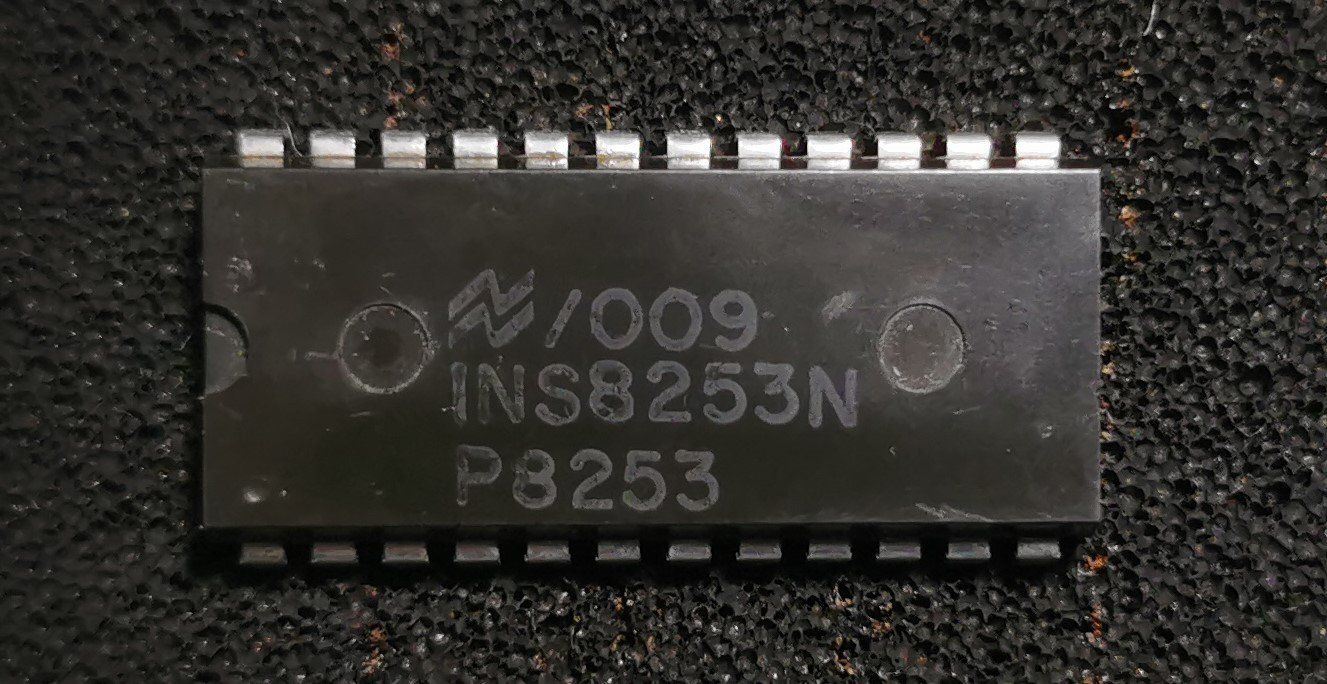

INS8253N Chip - NS Timer
Neu, aus Ersatzteillager
Was ist der INS8253N?
Der INS8253N (auch bekannt als INS 8253) ist ein programmierbarer Intervall-Timer (PIT), entwickelt von National Semiconductor (später Texas Instruments) – die NMOS-Version eines 3‑Kanal-Timer-Bausteins im DIP‑24-Gehäuse idc-online.com+15datasheet4u.com+15digiode.com+15
Technische Daten
- Hersteller: National Semiconductor (jetzt TI) alldatasheet.com
- Gehäuse: 24‑Pin Dual In‑Line (DIP‑24) jotrin.com+7datasheet4u.com+7silicon-ark.co.uk+7
- Versorgungsspannung: +5 V NMOS picclick.de+1digiode.com+1
- Zählwerk: 3 unabhängige 16‑Bit-Abwärtszähler datasheet4u.com
- Taktbereich: DC bis ca. 2 MHz datasheet4u.com+1circuits-diy.com+1
- Zählbasis: Dual (Binär) oder BCD, programmierbar pro Kanal circuits-diy.com+2datasheet4u.com+2picclick.de+2
- Technologie: N‑Channel Silicon Gate MOS, TTL-kompatible Ein-/Ausgänge mit Drei‑Zustands‑Treibern idc-online.com+5datasheet4u.com+5jotrin.com+5
Betriebsmodi
Jeder Timer-Kanal kann in einem von sechs Modi betrieben werden :
- Modus 0 – Interrupt on Terminal Count: Zähler läuft bis 0, danach HIGH am Ausgang.
- Modus 1 – Programmable One-Shot: Monoflop‑Impuls auf OUT bei GATE Flanke.
- Modus 2 – Rate Generator: Regelmäßige Pulse bei jedem Ablauf, ideal als Taktgeber.
- Modus 3 – Square‑Wave Generator: Rechtecksignal mit annähernd 50 % Duty‑Cycle.
- Modus 4 – Software Triggered Strobe: Einzelner Strobe‑Impuls durch Software.
- Modus 5 – Hardware Triggered Strobe: Strobe‑Impuls durch externen GATE‑Trigger
Signale & Pinbelegung
- CLK, GATE und OUT für jeden der drei Kanäle
- Datenbus D0–D7, Steuersignale: A0/A1, CS, RD’, WR’
- Versorgung: VCC = +5 V, GND
- Umfangreich dokumentiert in offiziellem Datenblatt und Referenzseiten vyrian.comcircuits-diy.com.
