Verkauf aus Geschäftsauflösung (Neu & Originalverpackt)

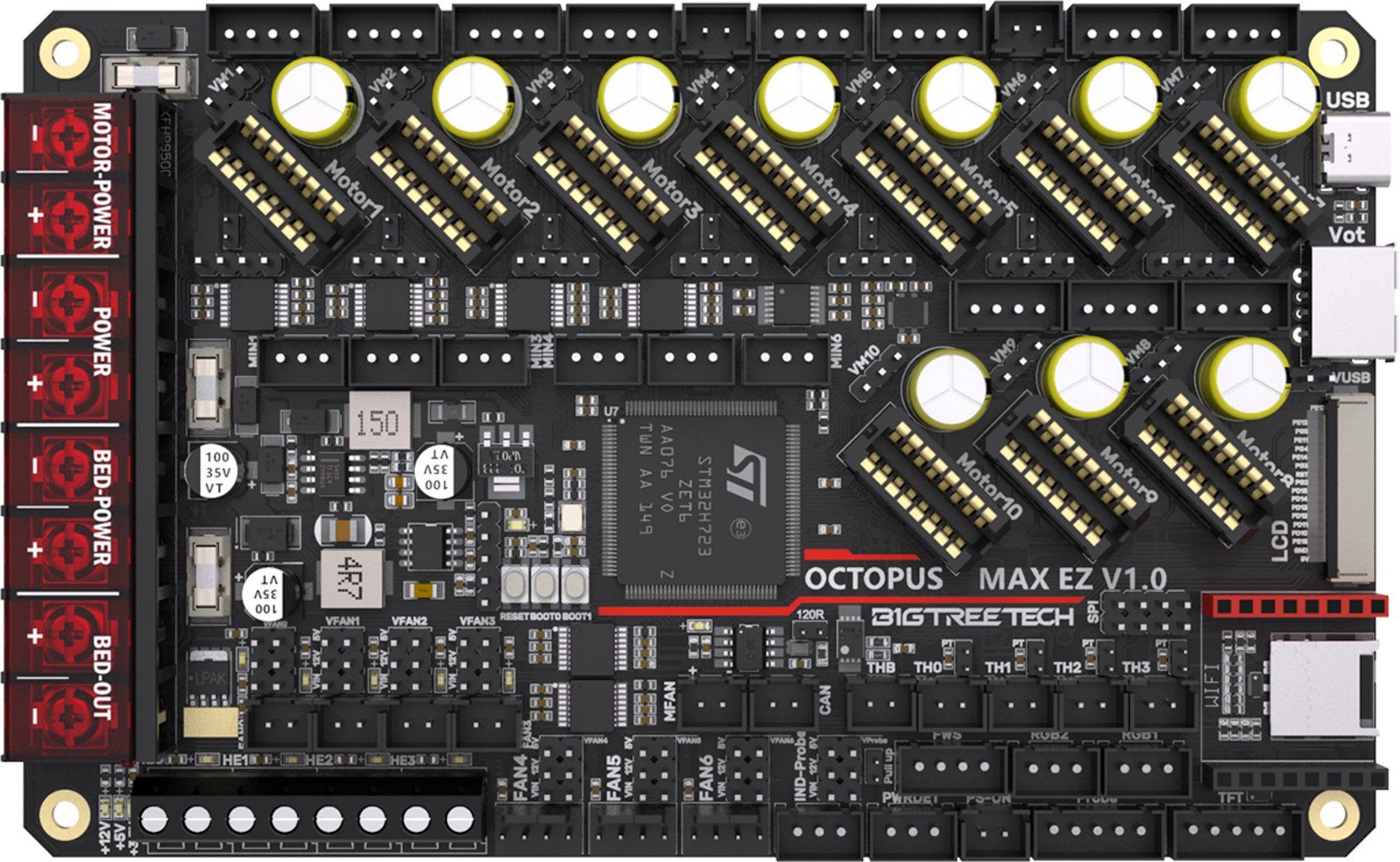

Der Octopus Max EZ von BIGTREETECH ist eine 32-Bit-Hauptplatine mit vielen Schnittstellen für vielseitige Upgrade-Möglichkeiten. Die Hauptplatine ist sowohl mit Klipper und Marlin, als auch mit Raspberry Pi kompatibel.
Haupteigenschaften:
- 10 Treibersteckdosen für vielseitige Anwendungen
- PS5450-5A ermöglicht eine direkte Versorgung mit Raspberry Pi
- eFuse für schnelle Reaktion und präzisen Schutz
- CNC-Lüfterspannung frei wählbar zwischen 5, 12 und 24 V
- 3 x 4 Pins Fan Port für Wasserkühlung ausgelegt
- 550 MHz ARM Cortex-M7 STM32H723ZET6
Features:
8+2 EZ-Treiber-Sockel
Octopus Max EZ erfüllt die normalen Betriebsanforderungen, unterstützt neben diesen aber auch diverse Verbesserungen wie das Upgrade zu einem Dual Extruder oder den Betrieb des EZ-MAX31865. Es dient zudem als ein Ersatz im Falle eines verbrannten Treibersockels.
Fehlersicheres Design
Die Hauptplatine ist mit fehlersicheren EZ-Treibern ausgestattet, verfügt über einen geschützten Chip und einen pinlosen Design, wodurch sie besonders sicher in der Anwendung ist!
EZ5160Pro/EZ2209 kann ohne jegliche Schwierigkeiten angeschlossen werden. Durch integrierte SPI und UART benötigst du keinerlei Jumper!
ARM Cortex-M7 STM32H723ZET6 für Marlin und Klipper
Der 32 Bit 550 MHz ARM Cortex-M7 STM32H723ZET6 Mikrocontroller ist sowohl mit Marlin als auch mit Klipper kompatibel.
TPS5450-5A-Chip für Stromversorgung
Der Stromversorgungschip unterstützt DC12/24V Stromeingang und Stromausgang mit maximalem Dauerstrom von 5A und maximalem Momentanstrom von 6A. Der Chip ermöglicht eine ausreichende Stromversorgung auch für Raspberry Pi.
eFuse
Die Hauptplatine verfügt über eFuse, eine elektronische High-End Sicherung. Wenn es zu Überlast kommt, sichert eFuse ein schnelleres Abschalten; wenn die Überlast wieder beseitigt wurde, stellt es das automatische Wiedereinschalten sicher. Der hochpräzise eFuse Schutz, der keine spezielle Wartung benötigt, erkennt jede Störung im Stromkreis und erfüllt somit unglaublich hohe Sicherheitsstandards für Stromkreise.
Vorteile auf einem Blick:
- schnelles Abschalten bei Überlast,
- automatisches Wiedereinschalten bei beseitigter Überlast,
- Betrieb bei niedrigen Strömen,
- Überstromschutz,
- Kurzschlussschutz,
- Rückstromschutz,
- Überspannungsschutz,
- Verpolungsschutz.
Sicherheit auf höchstem Niveau
Octopus Max EZ verfügt über einige Sicherheitsfeatures:
- Hochleistungskondensatoren unterstützen einen 56V-Ausgang, MCU wird durch einen Isolationschip geschützt;
- austauschbare Sicherung mit unglaublich leichter Wartung;
- hocheffizienter MOSFET für die Reduktion der Wärmeentwicklung und die Erhöhung der Motherboard-Leistung.
Unterstützt stabile Verbindung
►Heizbett (HB) und Heizpatrone (HE0-HE3) mit leistungsstarken Netzteilen: Eine enge Verbindung zwischen Stromkabel und Steckdose senkt die Impedanz und erhöht so die Effizienz des Netzteils.
►CNC-Lüfter-Anschluss: Zwischen 24, 12 und 5 V frei wählbar.
►Anschluss für Näherungsschalter: Unterstützt NPN/PNP-Typ, zwischen 24, 12 und 5 V frei wählbar.
DIY-freundlich für mehr Upgrade-Möglichkeiten
►FPC: Für den Anschluss eines MINI12864.
►ADXL345-Schnittstelle: Anschluss eines ADXL345-Beschleunigungssensors zur Realisierung der Klipper-Eingangsformung für eine höhere Druckpräzision.
►mehr Erweiterungsanschlüsse: CAN-Bus-Interface, vereinfacht die Verdrahtung und bietet eine hohe Schnittstellen-Immunität. Unterstützt Wiederherstellung bei Stromausfall, Filament-Runout-Sensor, BLTouch, automatische Abschaltung, RGB usw.
►3 x 4 Pins-Lüfteranschluss: Konzipiert für Wasserkühlsysteme.
Optimierte Benutzererfahrung
►SD-Karten-Steckplatz: MCU-Firmware-Upgrade über eine SD-Karte ist möglich.
►Onboard-DIAG-Pin: leicht zu konfigurieren mit Jumper.
►BOOT-Taste: Onboard-BOOT-Taste zur Aktivierung des DFU-Modus für die Aktualisierung des Bootloaders.

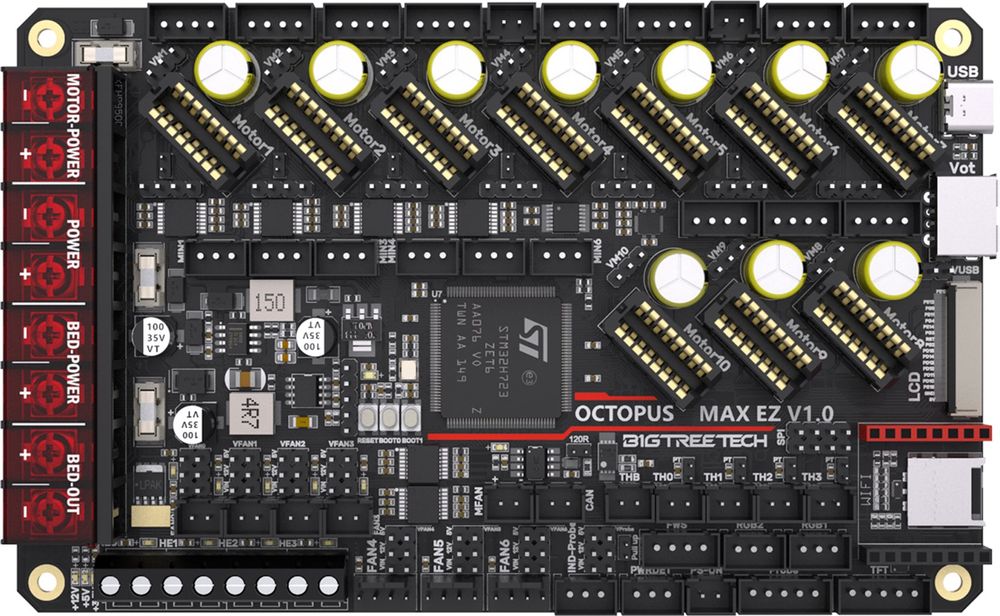

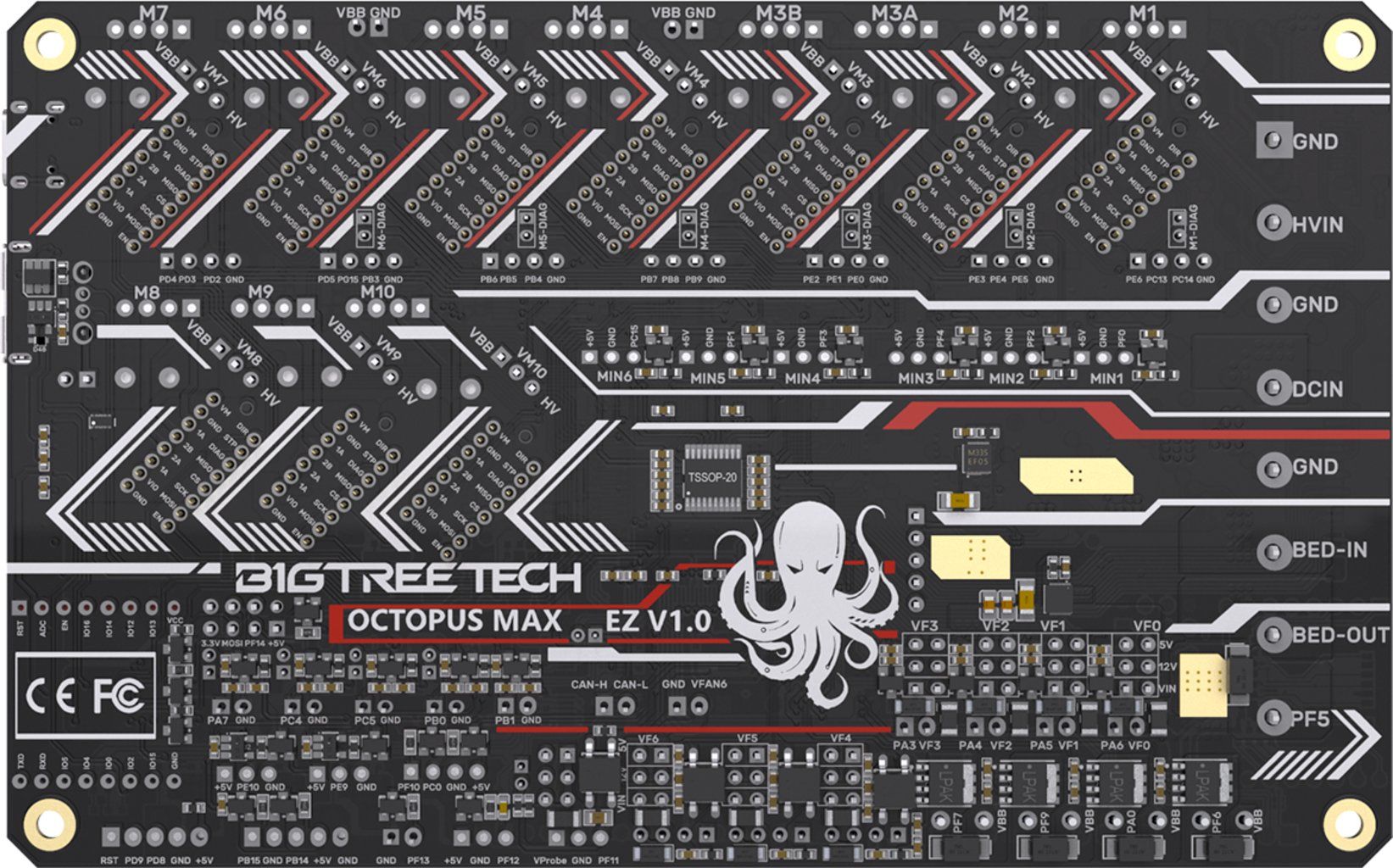

Produkt-Display
Mit der PCB-Platine in PC-Qualität werden die Gesamtleistung des Druckers, die Wärmeableitung und die Betriebsstabilität erheblich verbessert.
Neupreis: CHF 95.00
Angaben ohne Gewähr.
Haftung ausgeschlossen.
)
)
)
)
)
