1-Wire Expansion Board für Raspberry Pi

• 1 Wire Pi Plus HAT
• Schnittstelle mit ESD-Schutzdiode
• Ist mit anderen Raspberry Pi-Zubehörplatinen stapelbar
• Gepufferter 5-V-I2C-Anschluss für 1-Wire-Schnittstelle
• Bietet I2C-Adressauswahl über Lötjumper

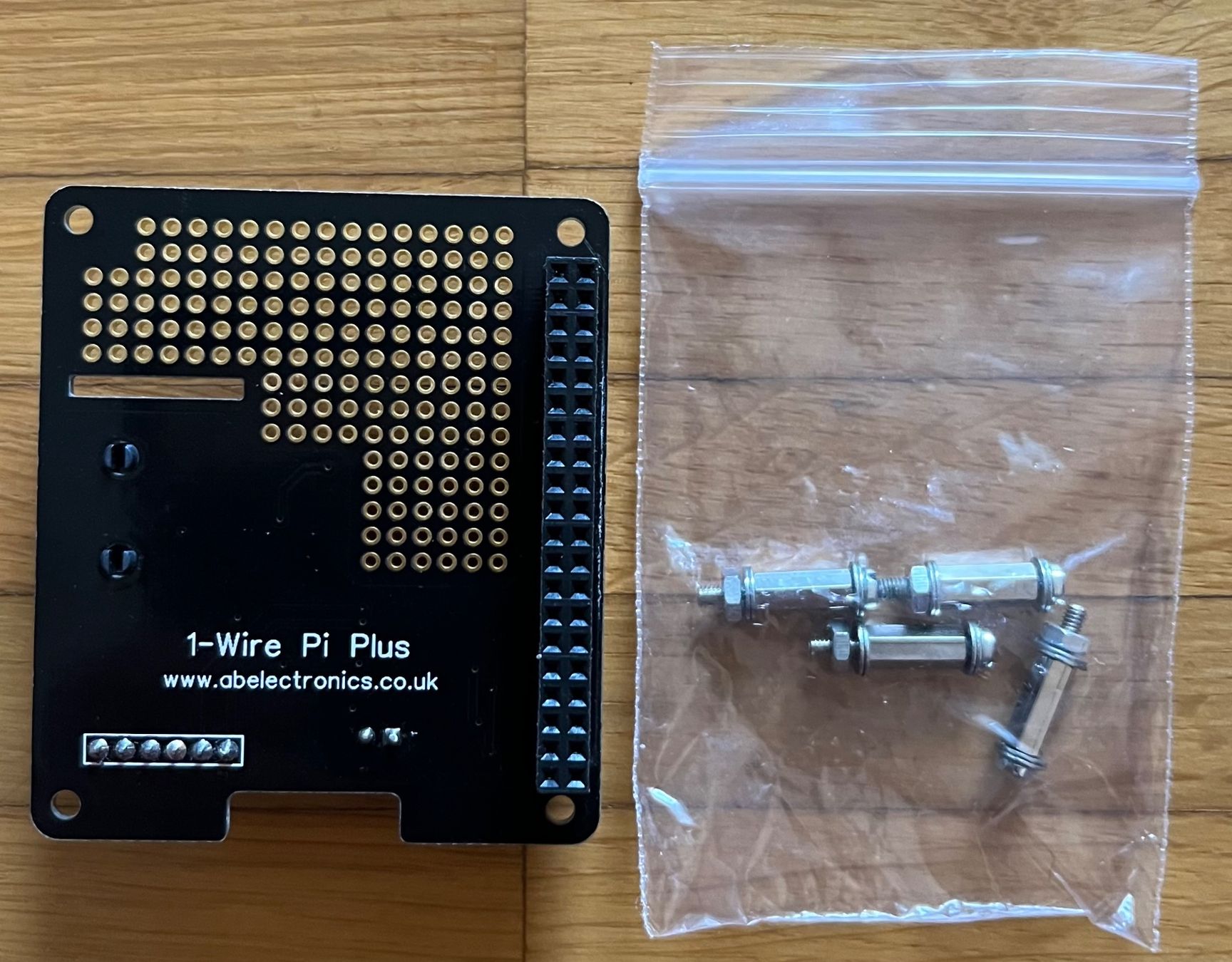

Das 1 Wire Pi Plus HAT von AB Electronics UK ist ein Kommunikationsboard, das das 1-Wire-Protokoll unterstützt und für die Verwendung auf dem Raspberry Pi entwickelt wurde. Ein 5-V-gepufferter I2C-Anschluss ist ebenfalls auf der Platine vorhanden. Der 1 Wire Pi Plus kann mit dem Montagekit-Paket sicher an Ihrem Raspberry Pi befestigt werden.

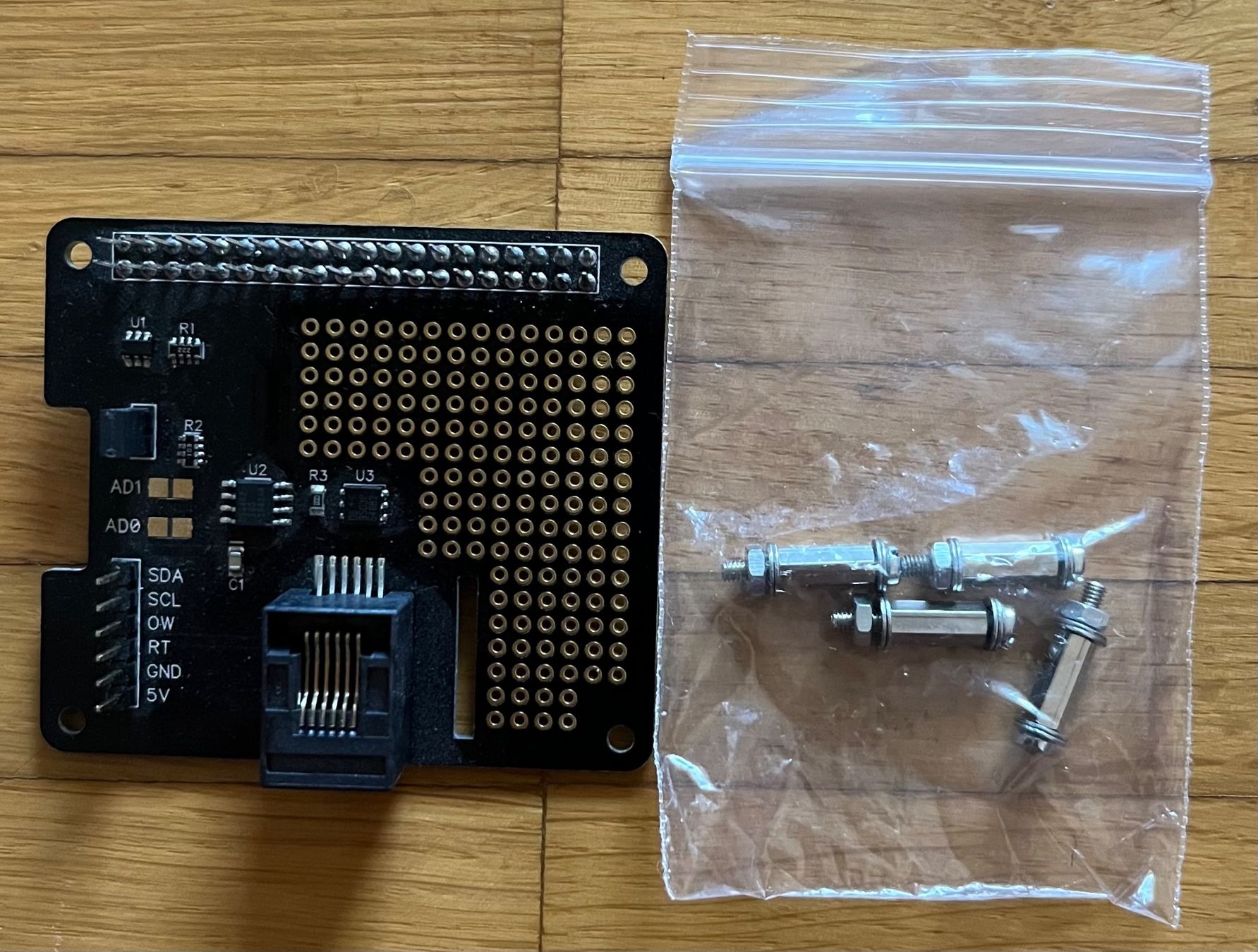

Der 1-Wire-Port des 1-Wire Pi Plus basiert auf einem DS2482-100 I2C-zu-1-Wire-Bridge-Gerät. Der DS2482-100 bietet eine bidirektionale Protokollkonvertierung zwischen dem I2C-Port des Raspberry Pi und allen angeschlossenen 1-Wire-Slave-Geräten. Eine ESD-Schutzdiode wird verwendet, um den 1 Wire Pi Plus und den Raspberry Pi vor elektrostatischen Spitzen am 1-Wire-Port zu schützen. Verbindungen zum 1-Wire-Port können über die RJ-12-Buchse oder die Lötpunkte auf der Platine hergestellt werden.

Aus Nichtraucherhaushalt, wenig gebraucht.

Siehe weitere Inserate für Rasperry Pi-Zubehör.
