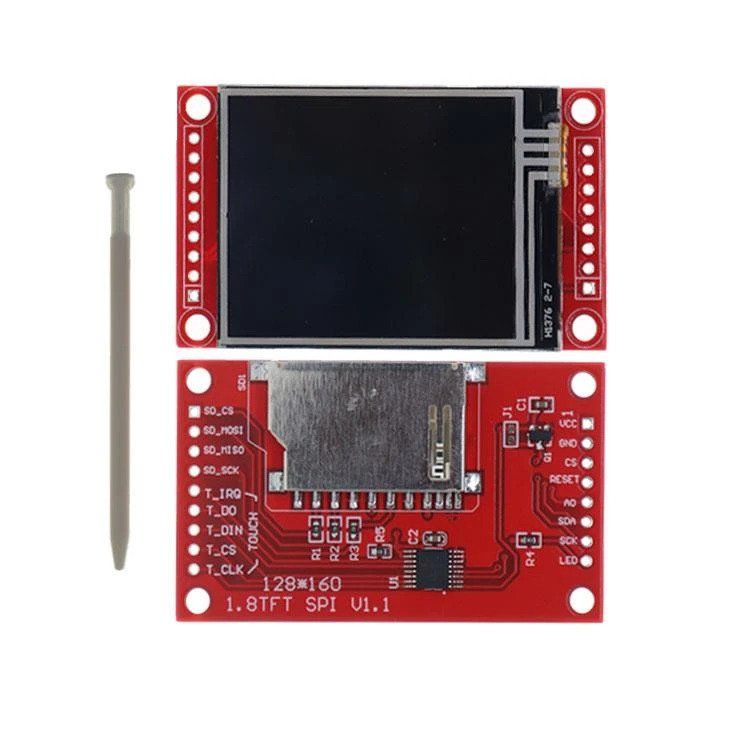

1,8-Zoll TFT LCD Modul
Dieses 1,8-Zoll TFT LCD Display basiert auf dem ST7735 Treiber-IC und verwendet eine SPI serielle Schnittstelle. Mit einer Auflösung von 128 × 160 Pixeln eignet sich das Display ideal für Mikrocontroller-Projekte, bei denen eine kompakte und farbige Anzeige benötigt wird.
Das Modul kann einfach mit verschiedenen Mikrocontrollern verbunden werden und eignet sich hervorragend für Menüs, Sensordaten, Grafiken oder Benutzeroberflächen.

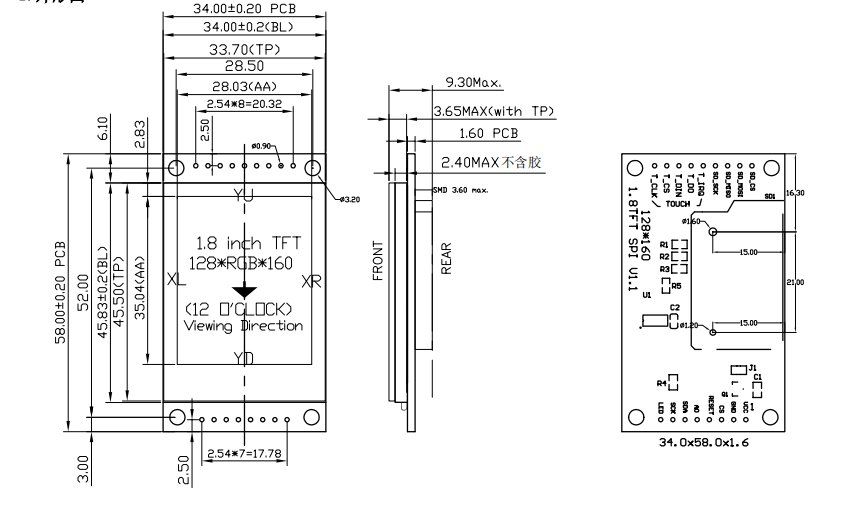

Technische Daten
- Displaygröße: 1,8 Zoll
- Treiber-IC: ST7735
- Schnittstelle: SPI (seriell)
- Auflösung: 128 × 160 Pixel
- Betriebsspannung (TFT): 2,8 – 3,3 V
- Maximale Hintergrundbeleuchtung (LED Pin): 3,2 V
- Hinweis: Nicht mit 5 V betreiben
Beispiel IO-Verbindung (Standard)
sbit LCD_CS = P0 ^ 0; // Chip auswählen
sbit LCD_AO = P0 ^ 2; // Daten/Befehlsschalter
sbit LCD_SDA = P1 ^ 5; // Daten
sbit LCD_SCK = P1 ^ 7; // Uhr
sbit LCD_REST = P0 ^ 1; // Reset
Anwendungen
- Mikrocontroller-Projekte
- Anzeige von Sensordaten
- Benutzeroberflächen
- Grafiken und Icons
- DIY Elektronikprojekte
Lieferumfang
- 1 × 1,8-Zoll TFT LCD Modul (ST7735)
)
)
