Communication Simulation Network mit 5 CPU's

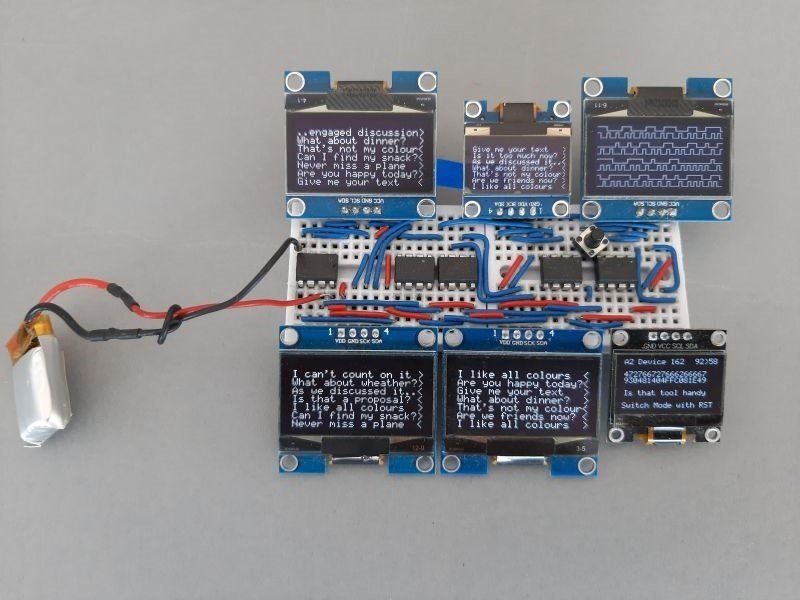

Auf zwei Breadboards sind durch übersichtliche Draht-Verbindungen insgesamt 5 Mikroprozessoren vom Typ Atmel ATTiny85 sowie 6 OLED Minidisplays (mit je 128x64 Pixel) verschaltet. Aus Platzgründen wurden neben vier 1.3" Displays zwei kleinere 0.96" Displays eingesetzt. Vier mit identischer Software ausgestattete, gleichberechtigte uP's senden in zufälliger Abfolge eine zufällige kurze Meldungen (Frage) per I2C Bus an einen zufällig ausgewählten Empfänger, welcher gleich anschliessend eine Antwort zurückschickt, bevor das Bus-System (2 Leitungen) für eine nächste Verbindung eines anderen Teilnehmers freigegeben wird. Es handelt sich um eine sehr kompakte, intelligente, mit minimalem Hardwareaufwand entwickelte Demonstration eines sich selbst organisierenden Kommunikations-Netzwerks welches auf identifikations-priorisierter Bus-Arbitrierung (Eindeutige Zuteilung einer Verbindung an einen sendungsbereiten Teilnehmer) basiert. Bei gleichzeitigem Zugriff auf den Bus erhält der Teilnehmer mit der kleinsten Identifikationsnummer jeweils den Vorrang. Da die einfachen 8-bit uP's keine individuelle Identifikation besitzen, wird für die Kollisionsvermeidung auf dem Bus ein werkseitig vorhandener individueller Korrekturfaktor des uP-internen RC Oszillators als individualle Identifikation eingesetzt, was natürlich eine Auswahl von uP' mit verschiedenen Korrekturfaktoren voraussetzt. Der fünfte uP dieser Schaltung wird als Bus-Spion eingesetzt und zeigt auf dem einen Display die aktuell über den Bus laufenden Nachrichten als Signal oder Text sowie auf dem andern Display die aktuellen Verbindungen von Sender und Empfänger. Die Speisung der Schaltung erfolgt mit einer Batterie 3..5V (z.B. LiPo 3.6V). Das mehrfach benutze Demonstrationsmodell ist voll funktionsfähig, weist aber einige Gebrauchsspuren auf.
